效率 | 最高点 ≥94% ; ≥93%(230V AC ,30%~100%负载) |
高×宽×深 | 40.8mm × 105mm×281mm |
重量 | ≤2kg |
冷却方式 | 内置风扇(风扇具有温控调速功能) |

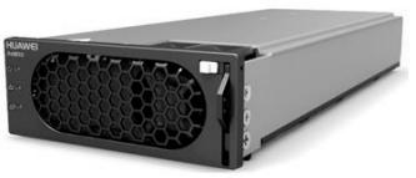

产品概述
R4830N3是一款高效率、高功率密度的数字化整 流模块,实现85V AC~300V AC输入,53.5V DC 默认输出的转换。具有软启动功能、完善的保护功 能、低噪音、可并联使用等优点。采用最新电源监 控技术,实现整流模块状态及负载的实时监控,实 现输出电压通过后台调节功能。
关键特征
•电网电压范围(85VAC~300V AC)
•工作温度范围(-40℃~+75℃)
•总谐波失真(THD)≤5%
•全数字化控制
•支持热插拔功能
•支持智能电表
•支持CAN总线通信功能
•支持LED显示告警
•支持调压、调流、均流功能
•满足Rohs要求
•通过TUV 、CE 、UL 、FCC认证,获得CB证书
•支持320V AC离线功能
使用环境
项目 | 指标范围 |
工作温度 | -40℃~+75℃ |
存储温度 | -40℃~+75℃ (无包装) |
相对湿度 | 5%~95%(无冷凝) |
海拔高度 | ≤4000m |
注:3000m~4000m,海拔每升高200m,温度降低1℃ 。 电气特性
项目 | 指标 |
输入特性 |
工作电压 | 85V AC~300V AC; |
频率 | 45Hz~66Hz;额定值为50Hz/60Hz |
额定输入电流 | <11A |
功率因数 | ≥0.99 (负载≥50%) |
THD | ≤5% |
输出特性 |
输出电压 | 42V DC~58V DC; 额定值为53.5V DC |
输出功率 | 2000W (176V AC~290V AC); 900W (85V AC~175V AC线性降额) |
稳压精度 | ≤±0.6%Vo |
纹波和噪声 | ≤200mVp-p (带宽 ≤ 20MHz) |
动态响应 | • 25%~50% 、50%~75%跳变: −超调: ±5% −恢复时间: <200us (±0.6%) • 10%~90%跳变: −超调: ±5% −恢复时间: <1ms (±1%) |
待机功耗 | ≤5W |
开机启动时间 | 3s~10s |
输出保持时间 | >10ms |
电话衡重杂音电压 | ≤2mV |
宽频杂音电压 | ≤ 50mV(3.4kHz~150kHz) ≤ 20mV(0.15MHz~30MHz) |
