效率 | 最高点≥96%; ≥95% (230V AC ，30%～80%负载） |
高×宽×深 | 40.8mm×105.0mm×281.0mm |
重量 | <1.8kg |
冷却方式 | 内置风扇（风扇具有温控调速功能） |
产品概述

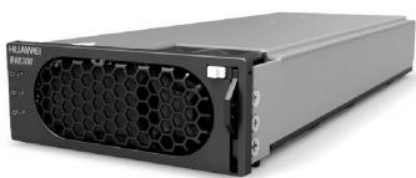

R4830G2-01是一款高效率、高功率密度的数字化 整流模块，实现80VAC～300V AC输入，53.5V
DC默认输出的转换。具有软启动功能、完善的保 护功能、低噪音、可并联使用等优点。采用最新电 源监控技术，实现整流模块状态及负载的实时监控， 实现输出电压通过后台调节功能。
关键特征
•电网电压范围（85VAC～300V AC）
•工作温度范围（－40℃~+75℃)
•总谐波失真（THD）≤5%
•全数字化控制
•支持热插拔功能
•支持智能电表
•支持CAN总线通信功能
•支持LED显示告警
•支持调压、调流、均流功能
•满足Rohs要求
•通过TUV 、CE 、UL认证,获得CB证书
•支持350V AC离线功能
使用环境
项目 | 指标范围 |
工作温度 | -40℃~+75℃（参考图3） |
存储温度 | -40℃~+75℃ （无包装） |
相对湿度 | 5％～95％（无冷凝） |
海拔高度 | ≤ 4000m |
注：2000m～4000m，海拔每升高200m，温度降低1℃。
电气特性
项目 | 指标 |
输入特性 |
工作电压 | 85V AC～300V AC； |
频率 | 45Hz～66Hz； 额定值为50Hz/60Hz |
最大输入电流 | ≤13A |
功率因数 | ≥0.99 （负载100%） |
THD | ≤5％ （负载≥50%） |
输出特性 |
输出电压 | 42V DC～58V DC； 额定值为53.5V DC |
输出功率 | 1740W（176VAC～300V AC）; 740W（85VAC～175V AC线性降额） |
稳压精度 | ≤±0.6％Vo |
纹波和噪声 | ≤200mVp-p（带宽≤20M Hz） |
动态响应 | • 25%~50% 、50%~75%跳变： −超调： ±5% −恢复时间： <200us (±0.6%） • 10%~90%跳变： −超调： ±5% −恢复时间： <1ms (±1%） |
待机功耗 | ≤5W |
开机启动时间 | 3s～8s |
输出保持时间 | ≥10 ms |
电话衡重杂音 电压 | ≤2mV |
宽频杂音电压 | ≤50mV（3.4kHz～150kHz） ≤20mV（0.15MHz～30MHz） |
