关键特性
效率 | 最高点≥96% ≥95%（ 230V AC ，30%～90%负载） |
高 ×宽 ×深 | 40.8mm ×95.5mm ×208mm |
重量 | ≤1.5kg |
冷却方式 | 内置风扇（风扇具有温控调速功能） |
防护等级 | IP20 |
产品概述

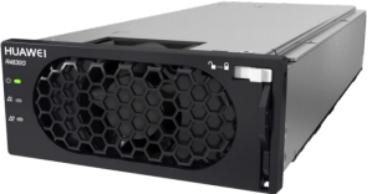

R4830G1是一款高效率、高功率密度的数字化整流 模块，支持85V AC~300V AC或85V DC~420V DC 输入，53.5V DC默认输出。具有低噪音、可并联 使用等优点以及软启动等完善的保护功能。采用最 新电源监控技术，可实现整流模块状态及负载的实 时监控以及输出电压的后台调节功能。
关键特征
• 电网电压范围（85V AC~300V AC或 85V DC~420V DC）
• 工作温度范围（－40℃ ~+80℃)
• 功率密度40.4W/inch3
• 总谐波失真（ THD≤3％)
• 全数字化控制
• 支持热插拔功能
• 支持智能电表
• 风扇具有温控调速功能
• 支持CAN总线通信功能
• 支持LED显示告警
• 支持调压、限流、均流功能
• 满足Rohs要求
• 通过TUV 、CE 、UL认证，获得CB证书
• 支持320V AC离线功能
使用环境
项目 | 指标范围 |
工作温度范围 | -40℃ ~ +80℃（参考图3） |
存储温度范围 | -40℃ ~ +80℃ |
相对湿度 | 5％ RH～95％RH（无冷凝） |
海拔高度 | ≤5000m（注: 2000m~5000m环境下高温 降额，每升高200m，工作温度降低1℃。） |
环境要求 | l 没有导电尘埃和腐蚀性气体、没有爆炸 危险 l 灰尘度、腐蚀性物质、有害生物、霉菌 等指标应符合ETSI EN 300 019-1-3 （ V2.3.2或更高版本）Class 3.1要求 l 模块应用在直通风柜或室外柜时，机柜 至少要满足IP55及以上防护等级 |
电气特性
项目 | 指标 |
输入特性 |
输入电压范围 | 85V AC～300V AC或 85V DC～420V DC |
交流输入频率 | 45Hz～66Hz； 额定值为50Hz/60Hz |
最大输入电流 | ≤13A |
功率因数 | ≥0.99（负载≥50%) |
THD | ≤3％（230VAC，负载≥50%) |
输出特性 |
输出电压 | 42V DC～58V DC； 额定值为53.5V DC |
输出功率 | 2000W（ 176VAC～300VAC/ 200V DC ~ 420V DC）; 900W（90VAC ～176VAC / 90V DC ~ 200V DC线性降额） |
稳压精度 | ≤ ±0.5％Vo |
纹波和噪声 | ≤200mVp-p（带宽20MHz ） |
动态响应 | l 25%~50% 、50%~75%跳变： -超调： ±5% -恢复时间：<200μs ( ±0.5%） l 10%~90%跳变： -超调： ±5% -恢复时间：<1ms ( ±1%） |
待机功耗 | ≤5W |
开机启动时间 | 3s～8s |
输出保持时间 | >10ms |
电话衡重杂音电压 | ≤2mV |
宽频杂音电压 | ≤50mV（3.4kHz ～150kHz） ≤20mV（0.15MHz～30MHz） |
