关键特性
效率 | 峰值效率：≥96% ≥95%（ 230VAC ，60%～100%负载） |
高 ×宽 ×深 | 40.8mm ×95.5mm ×208mm |
重量 | ≤1.5kg |
冷却方式 | 内置风扇（风扇具有温控调速功能） |
防护等级 | IP20 |
产品概述

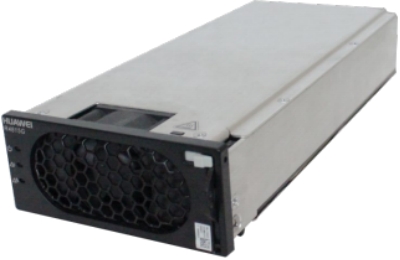

R4815G1是一款高效率、高功率密度的数字化整流模块， 支持宽范围输入，默认53.5V DC输出。具有软启动功能、 完善的保护功能、低噪音、可并联使用等优点。采用最 新电源监控技术，同时支持整流模块状态实时监控，输 出电压电流可调，支持开关机控制。
关键特征
• 宽输入电压范围
• 宽工作温度范围
• 功率密度20W/inch3
• 低总谐波失真 (THD)
• 全数字化控制
• 支持热插拔功能
• 支持智能电表
• 风扇具有温控调速功能
• 支持CAN总线通信功能
• 支持LED显示告警
• 支持调压、限流、均流功能
• 满足RoHS要求
• 通过TUV 、CE 、UL认证，获得CB证书
• 支持320V AC离线功能
使用环境
项目 | 指标范围 |
工作温度范围 | -40℃ ~ +75℃ |
存储温度范围 | -40℃ ~ +75℃ |
项目 | 指标范围 |
相对湿度 | 5％ RH～95％RH（无冷凝） |
海拔高度 | ≤5000m（2000m~5000m环境下高温 降额，每升高200m，工作温度降低 1ºC 。） |
环境要求 | • 没有导电尘埃和腐蚀性气体、没有爆 炸危险 • 灰尘度、腐蚀性物质、有害生物、霉 菌等指标应符合ETSI EN 300 019-1- 3（ V2.3.2或更高版本）Class 3.1要求 • 模块应用在直通风柜或室外柜时，机 柜至少要满足IP55及以上防护等级 |
电气特性
项目 | 指标 |
输入特性 |
输入电压范围 | 85V AC～300V AC或 85V DC～420V DC |
交流输入频率 | 45Hz～66Hz； 额定值为50Hz/60Hz |
输入电流 | <7A |
功率因数 | ≥0.99（负载≥100%) |
THD | ≤3.5％（230V AC，负载≥100%) |
输出特性 |
输出电压 | 42V DC～58V DC； 额定值为53.5V DC |
输出功率 | 1000W（ 176VAC～300VAC/ 200VDC～420VDC） 420W ～1000W（85VAC ～176VAC/ 85VDC～200VDC） |
稳压精度 | ≤ ±0.6％Vo |
纹波和噪声 | ≤200mVp-p（带宽20MHz ） |
动态响应 | • 25%~50% 、50%~75%跳变： - 超调： ≤ ±5% - 恢复时间：≤200μs • 10%~90%跳变： - 超调： ≤ ±5% - 恢复时间：≤1ms |
待机功耗 | ≤5W |
开机启动时间 | 3s～8s |
