华为扩展柜 ICC350-A7-C2

华为扩展柜 ICC350-A7-C2

外观

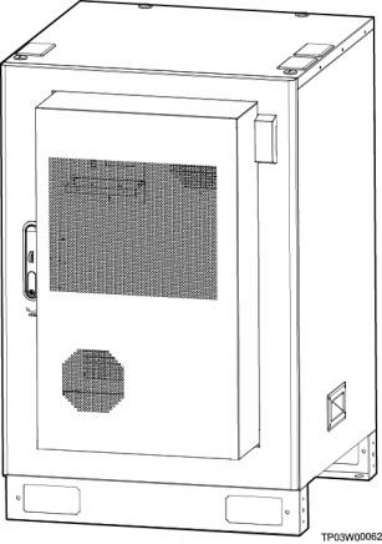

图 3-18 ICC350-A7-C2 外观

内部结构

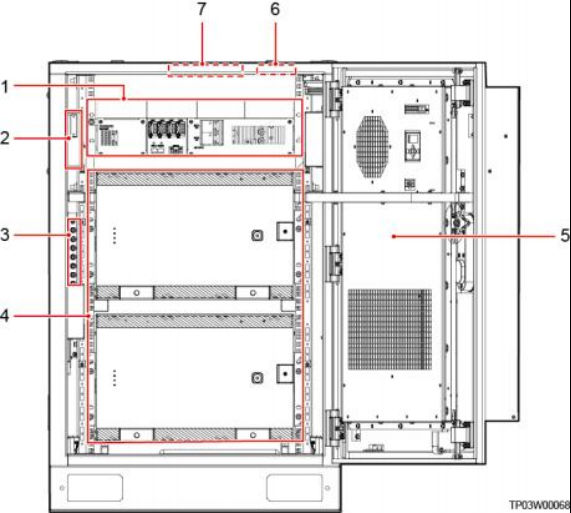

图 3-19 ICC350-A7-C2 内部结构

（ 1 ）BSU-50C2 （2）交流输入空开（3）机柜接地排

（4）锂电池ESM-48100A3 （5）空调PC1000D-1 （6）烟雾传感器

（ 7 ）照明灯

技术指标

表 3-15 ICC350-A7-C2 的技术指标

项目

说明

室外机柜

温控：空调PC1000D-1

外形尺寸（高×宽×深）（不含门凸部分）：1000mm×650mm× 650mm

重量：

<142kg（无整流器、电池、选配部件等），不带包装

安装方式：落地安装；堆叠安装

维护方式：前维护

走线方式：下进线下出线

设备安装空间

无

项目	说明
电池安装空间	最大支持安装2组100Ah锂电池ESM-48100A3
工作温度	–20℃~+45℃（包含太阳辐射，0℃以下需要选配加热盒）
运输温度	–40℃~+70℃
存储温度	–40℃~+70℃
相对湿度	5%～95% RH（无凝露）
海拔要求	0m～4000m（在2000m～4000m环境下高温降额，每升高 200m，工作温度降低1 ℃)
噪声等级	满足GR487要求，噪声声压≤65dB@1.5m（环境温度≤45℃)
防护等级和工作环境	IP55，满足C类环境
其他要求	● 没有导电尘埃和腐蚀性气体、没有爆炸危险 ● 灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-4（ V2.2.1 ）Class 4.1要求
