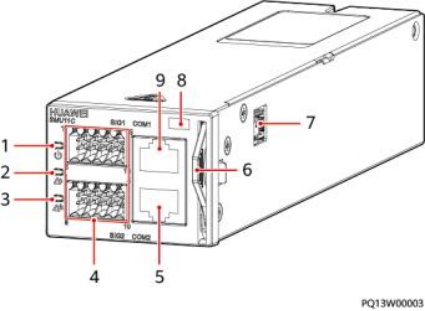

华为监控模块 SMU11C

运行指示灯

绿色

常灭

监控模块故障或无电源输入。

慢闪（0.5Hz）

监控模块正常工作，与上位机通信正 常。

快闪（4Hz）

监控模块正常工作，与上位机通信不正 常。

次要告警指示灯

黄色

常灭

无次要告警和提示告警。

常亮

有次要告警或提示告警。

重要告警指示灯

红色

常灭

无紧急告警和重要告警。

常亮

有紧急告警或重要告警。

0

OFF

OFF

OFF

OFF

1

ON

OFF

OFF

OFF

2

OFF

ON

OFF

OFF

3

ON

ON

OFF

OFF

4

OFF

OFF

ON

OFF

5

ON

OFF

ON

OFF

6

OFF

ON

ON

OFF

7

ON

ON

ON

OFF

8

OFF

OFF

OFF

ON

9

ON

OFF

OFF

ON

10

OFF

ON

OFF

ON

11

ON

ON

OFF

ON

12

OFF

OFF

ON

ON

13

ON

OFF

ON

ON

14

OFF

ON

ON

ON

15

ON

ON

ON

ON

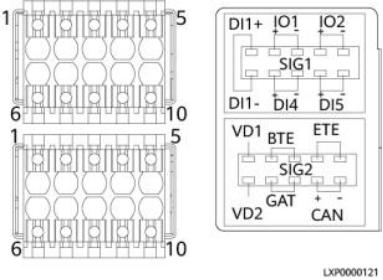

1

DI1+

输入干接点

6

DI1-

2

IO1+

输入干接点/输出干接点（作为输入干接 点时，告警条件：断开时正常，闭合时  告警；作为输出干接点时，告警动作：

正常时断开，告警时闭合。）

3

IO1-

4

IO2+

输入干接点/输出干接点（作为输入干接 点时，告警条件：断开时正常，闭合时  告警；作为输出干接点时，告警动作：

正常时断开，告警时闭合。）

5

IO2-

7

DI4+

输入干接点

8

DI4-

9

DI5+

输入干接点

10

DI5-

1

VD1

中点电压检测接口1

6

VD2

中点电压检测接口2

2

BTE

电池温度传感器接口

3

4

ETE

环境温度传感器接口

5

7

GAT

门磁传感器接口

8

9

CAN+

CAN通信接口

10

CAN-

COM1（北向通信 口）

波特率：

9600bit/s、

19200bit/s、

115200bit/s

BIN协议

连接NetEco

主从协议

连接华为其他网管

电总协议

第三方网管

COM2（南北向复 用通信口）

波特率：

9600bit/s、

19200bit/s、

115200bit/s

主从协议

连接华为其他网管

Modbus协议

连接华为下级设备

说明

●   以上端口都支持安全保护机制。

●   以上端口都不支持接入MAE网管。

1

TX+

RS485发送数据

2

TX-

3

空

-

4

RX+

RS485接收数据

5

RX-

6

PGND

地（ PE ）

7

空

-

8

空

-

1

TX+

RS485发送数据

2

TX-

3

12V

12V输出（额定电流500mA）

4

RX+

RS485接收数据

5

RX-

6

I2C_SCL

I2C时钟信号

7

I2C_SDA

I2C数据信号

8

PGND

地（ PE ）
