华为ETP4850-D1A1 嵌入式电源

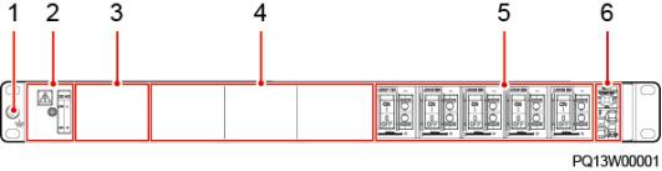

3.1 外观介绍 图 3-1 外观介绍
（ 1 ）接地螺丝 （2）输入端子 （3）监控模块安装空间 （4）整流模块安装空间 （5）直流输出开关和接线端子 （6）电池开关和接线端子 产品概述 ETP4850-D1A1是嵌入式电源系统，给-48V DC系列的通信设备供电，最大输出电流为 50A。 2.2 系统特点 ● 电源系统支持交流或直流输入。交流输入时，电压范围为85V AC～300V AC；直 流输入时，电压范围为85V DC～420V DC。 ● 完善的电池管理功能 ● 网络化设计，提供一路CAN接口、两路RS485接口 ● 具有通信、告警等功能，支持远程监控和在线升级 ● 支持整流模块、监控模块热插拔 2.3 系统配置 表 2-1 系统配置
|
