华为DCDU-80A1 配电单元

配电单元 DCDU-80A1

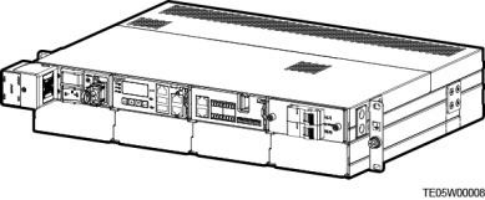

图2-1 外观

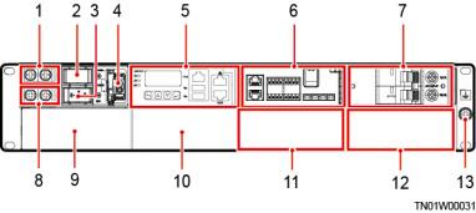

图2-2 内部结构（01073266-001）

（1）-48V 直流输出 1 接线（2）-48V 直流输出 1 空（3）电池空开端子开

（4）-48V 直流输出2 接线（5）监控单元 SMU02C （6）用户接口模块 UIM05D 端子

（7）交流输入空开及端子（8）电池接线端子（9）M48300N1 模块安装槽位

（10）PSU 安装槽位（11）PSU/SSU 安装槽（12）SSU 安装槽位位

（13）接地螺丝

C口说明

交流防雷器安装在用户接口模块 UIM05D 内部。

表2-1 DCDU-80A1 规格参数

项目	说明
尺寸（高×宽×深）	87.9mm×442mm×330mm
重量	≤10kg（不含模块）
进出线方式	左右进出线，前进线，前出线
维护方式	前操作前维护
安装方式	19 英寸机架安装
直流配电	l 直流输出：1 路 40A/1P 空开，OT 端子接线；1 路 30A 熔丝，快插端子接线 l 电池分路：1 路 100A/1P 空开，OT 端子接线
监控	SMU02C
用户接口模块	UIM05D
交流输入	1×32A/2P 空开，支持 220Vac 单相或 110Vac 双火线交流输入
M48300N1 模块	最大可配置 1 个
整流模块	最大可配置 2 个 R4850G2 或 2 个 R4850N6
太阳能模块	最大可配置 2 个
