华为 监控模块 SMU02B1

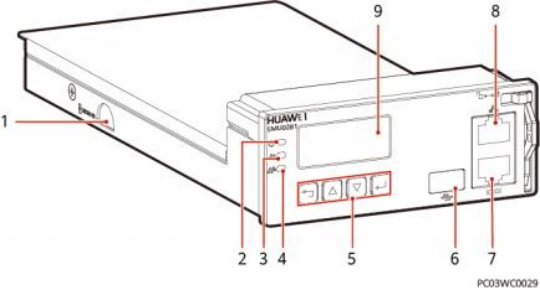

监控模块 SMU02B1 面板 图 3-3 SMU02B1 面板
（ 1 ）SD卡槽 （2）运行指示灯 （3）次要告警指示灯 （4）重要告警指示灯 （5）按键 （6）USB接口（该端口支持安 全保护机制） （ 7 ）通信口RS485/RS232 （8）通信口FE （9）液晶显示屏 图 2-1 电源系统的典型配置图
2.2 特性列表 SMU支持如下特性： ● 支持实时检测电源系统的运行状态 – 交、直流信息检测 – 整流模块信息检测
– 电池信息检测 – 温控信息检测 – 环境温度、电池温度、环境温湿度、门磁、烟雾、水浸等环境信息检测 – 6路输入干接点状态检测 ● 支持告警实时检测和上报 – 告警可关联到输出干接点。配置UIM02C时支持8路输出干接点，配置 UIM02D时支持12路输出干接点 – 告警分为紧急、重要、次要、提示4个级别 – 通过指示灯、告警音（可选择使能或禁止）提醒用户 – 5万条历史告警记录 ● 支持多种远程管理 – Web访问 – NetEco网管 – U2000-SPM网管 – SNMP协议通信的网管 – 电总协议通信的网管 ● 支持灵活的整流模块管理 – 可控制整流模块的输出电压 – 可控制整流模块的输出电流 – 可单独控制每个整流模块的开启和关闭 ● 支持有效的节能管理 – 整流模块智能休眠管理 – 错峰用电 ● 支持完善的电池管理 – 电池均充和浮充管理 – 电池快充管理 – 电池温度补偿 – 电池高温保护 – 电池测试管理 – 电池限流管理 – 电池低压下电保护 – 电池不平衡检测 – 电池剩余容量和备电时间预测 – 电池智能休眠 – 支持电池单体检测 ● 支持智能的温度控制管理 可根据环境温度，动态调节风扇、交流空调、加热器等温控部件，使机柜内部温 度维持在适宜设备工作的温度范围内 ● 支持智能的太阳能管理 可根据光照情况，智能调节太阳能、市电、电池轮换供电，以达到节能省电的目 的
● 支持灵活的可编程逻辑控制 可根据用户需要，选择任何信号（如：直流欠压、模块丢失、交流停电等），进 行“与”、“或”、“非”、“大于”、“小于”逻辑运算，运算结果输出到预 留的干接点，以满足用户个性化的站点控制需求 ● 支持详尽的数据记录和性能统计 |
