华为SMU01C V300R002C03 站点监控单元

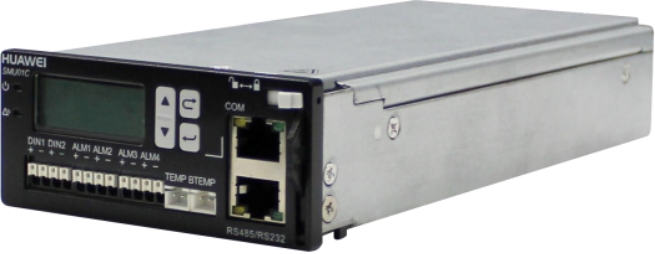

SMU01C 是一款站点监控模块，支持华为盒式系列电源系统的监控管理。SMU01C 如 图 1-1所示。
图1-1 外观结构图

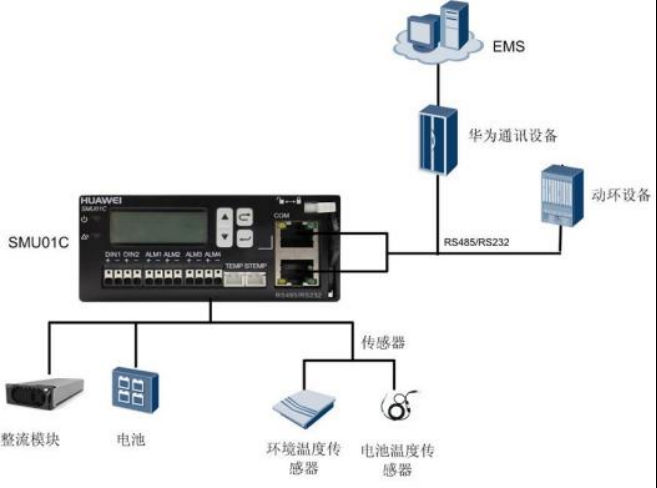

1.2 通讯网络结构 SMU01C 管理电池和整流模块，并通过监控面板上的环境温度和电池温度传感器实时 监控电源系统操作环境。

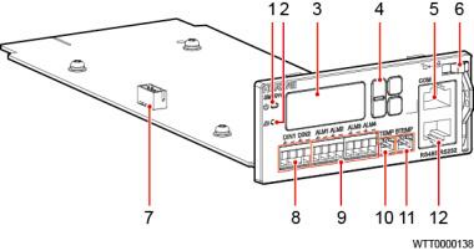

模块面板信息如图 2-1所示。 图2-1 模块面板信息
（1）运行指示灯 （2）严重告警指示灯 （3）液晶显示 （4）按键 （5）通信口 COM （6）拨销 （7）调试端口 （8）DIN 口 （9）ALM 口 （10）环境温度传感器接口 （11）电池温度传感器接口 （12）通信口 RS485/RS232
|
