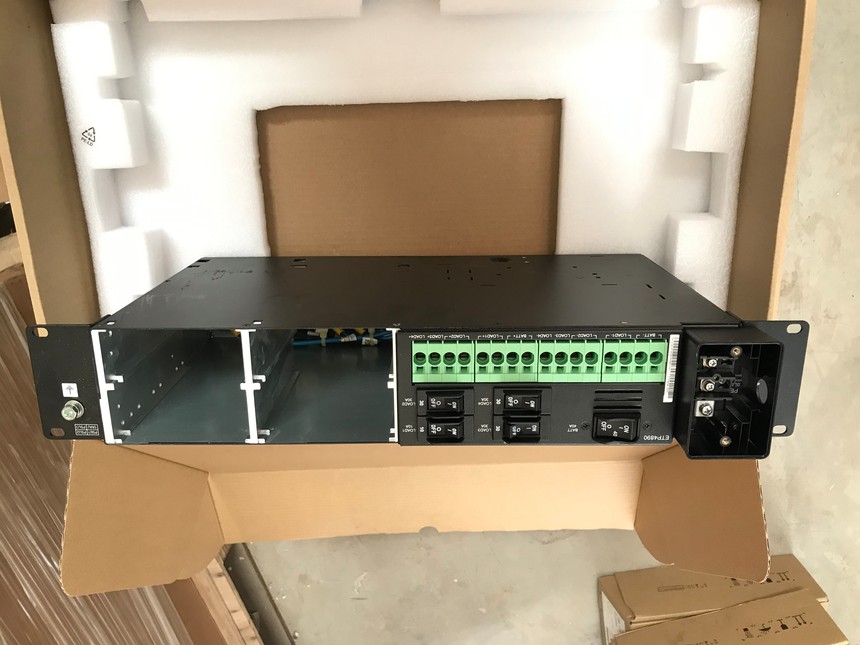

ETP4890-B2A1 是盒式电源系统，给–48V DC 系列的通信设备进行供电，最大输出电流为 90A。
ETP4890-B2A1 是盒式电源系统，给–48V DC 系列的通信设备进行供电，最大输出电流为 90A。不间电源20KVA机架式1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜 4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源 锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜 网络机柜 锂电池 UPS 高频开关电源 通信电源 嵌入式电源 网络机柜 室内机柜 锂电www.zjjjdy.com.cn www.hwtxdy.net2.1 产品概述ETP4890-B2A1 是盒式电源系统，给–48V DC 系列的通信设备进行供电，最大输出电流为 90A。

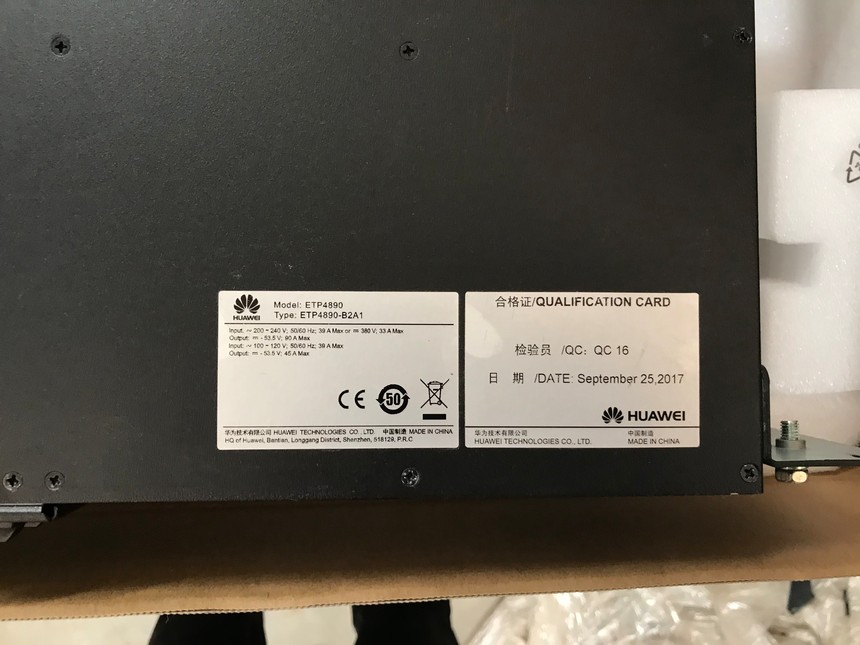

2.2 型号说明ETP4890-B2A1 型号说明如图 2-1 所示。
2.3 系统特点l 电压范围宽 85V AC～300V AC l 监控模块支持电总协议，可接入动环 l 监控模块具有通信、告警等功能，能够监控并控制电源系统的运行状态以及支持环境监控，及时对故障进行上报告警 l 支持中英文 LCD 界面显示、按键操作 l 支持电子标签识别功能 l 支持整流模块、监控模块热插拔 l 整流模块功率因数值达 0.99 2.4 工作原理电源系统工作原理示意图如图 2-2 所示，交流电通过交流配电单元进入整流模块，整流模块将交流电转成–48V 直流电，由直流配电单元给多路负载供电。 交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电 流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后， 整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。 监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常， 及时上报告警信号。
2.5 系统配置ETP4890-B3A1 系统配置见表 2-1。
