华为 ICC330-HA1-C6 室外柜通信电源柜一体化机柜

　　PowerCube 1000系列混合供电方案的组成从功能上可主要分为：

　　发电子系统EPS（energy plant system）

　　作为能源输入支路，将其电力输入给电控系统进行转换和分配。

　　机柜温控子系统CCS（cabinet with cooling system）

　　给发电、电控、储能子系统各物理部件提供设备的安装空间、物理防护、适宜的工作温度。

　　电控子系统ICC（integrated controller and converter）

　　为解决方案的核心子系统，负责整个方案的逻辑调度，监视其他子系统的工作状态，上报解决方案的运行信息给网管。

　　储能子系统ESS（energy storage system）：起能量存储的作用。

　　网管子系统OSS（operations support system）

　　为解决方案各系统进行远程监控管理，可实时查看系统的运行状况和告警，也可以对系统运行参数进行配置。

　　全球目前有60万以上通信站点处于无市电或者市电不稳定的状态，很多国家和地区缺少供电，随着通信行业的不断发展，尤其是在发展中国家以及众多乡村地区，如何为站点提供稳定的供电已经成为困扰运营商的主要问题。

　　PowerCube 1000系列是集成光、油、电、储一体化低TCO（total cost of ownership）的站点供电解决方案，可帮助客户大幅提高供电效率、降低供电支出、保护投资。

　　PowerCube 1000包括PowerCube新建场景和PowerCube Plus利旧电源场景。

　　PowerCube 1000系列化混合供电解决方案包含：

　　光混PowerCube-Solar Hybrid：以太阳能为主要电力来源。

　　油混PowerCube-Diesel Hybrid：以燃油为主要电力来源。

　　电混PowerCube-Grid Hybrid：以市电为主要电力来源。

　　PowerCube 1000系列化混合供电解决方案主要应用在无市电、市电差、市电不稳定区域。

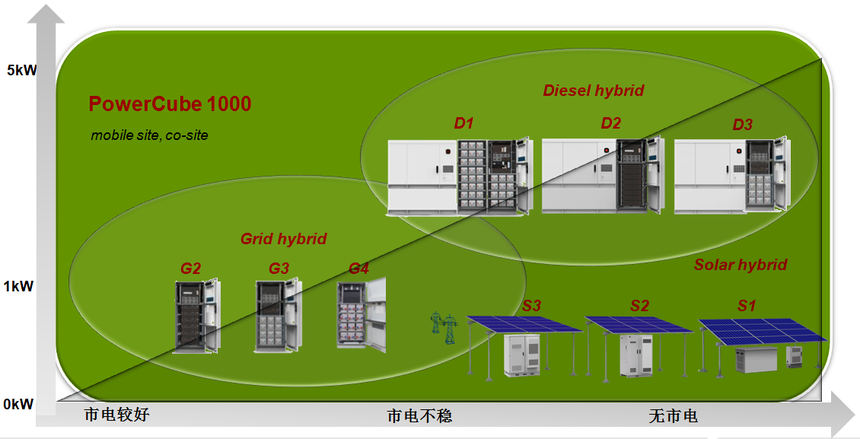

　　图2-1 产品形态示意图及应用场景

华为无线对电网分类标准：

　　一类电网：通信设备交流输入掉电故障月平均时间 ＜ 10小时。

　　二类电网：通信设备交流输入掉电故障周平均时间 ＜ 10小时。

　　三类电网：通信设备交流输入掉电故障日平均时间 ≥ 2小时而 ＜ 8小时。

　　四类电网：通信设备交流输入掉电故障日平均时间 ＞ 8小时或无市电。

　　特点节省成本

　　高度集成化

　　将能源的各部件集成在PowerCube里，可减少60%～80%的占地面积，同时减少部署时间75%以上。

　　程度利旧客户现有设备，含ATS（AC transfer switch）、发电系统、电池以及电源系统等外围设备，节省客户CAPEX（capital expenditure），同时在改造过程中不中断主设备供电。

　　灵活的储能空间设计

　　多样化储能单元架柜设计，适应各站点场景，减少占地面积。

　　智能混合

　　油混合（由油机调度方案提供电力）

　　燃油消耗量比传统双油机解决方案可平均减少50%的油耗。

　　油机工作时间小于8小时/天，减少油机运行时间75%以上。

　　油机维护间隔可达1000小时。

　　光混合（由太阳能调度方案提供电力）：对比传统太阳能方案可实现减少10%～30%的CAPEX。

　　电混合（由市电调度方案提供电力）：对比传统市电+油机方案可实现减少燃油费用，或是可以采用无油机。

　　深循环电池

　　适应混合供电场景，节省电池维护与更新。

　　高温电池TCB-A

　　适应混合供电场景，1200次@60%DOD，45℃，电池高温性能优异，受温度影响衰减小。

　　一体化平台

　　一体化电控平台

　　模块化设计的ECC500控制器平台，全面管理油机、市电、太阳能等混合能源；模块化设计的太阳能模块、整流模块以及各种选配件（逆变器、油机电池充电器、48V-24V转换模块等），方案配置简单，平滑演进，便于客户后续的设备升级以及方案转换。

　　一体化储能平台

　　DCB-A（deep cycle battery，A series）、FCB-A（fast charge battery，A series）、FCB-B（fast charge battery，B series）、富液电池、SCB-A（solar cycle battery，A series）、TCB-A（temperature cycle battery，A series）、ESU-A（energy storage unit，A series）等匹配各种场景，化提升方案适应性与竞争力。

　　一体化网管平台

　　NetEco或U2000统一网管。

　　无线网管系统M2000在V200R014C00及之后版本名称修改为U2000。

　　灵活组合

　　不同场景的油混合、光混合、市电混合三大系列产品实现TCO（total cost of ownership）。

　　平滑扩容，平滑演进。

　　智能化管理

　　能源网络优化（站点能源网络的配置和支出分析，给出优化建议）。

　　实现对发电系统、储能系统、环境、电控系统等的全面管理。

　　运营支持（NetEco记录设备运行历史，部件维护提醒；智能加油路径规划；用电安全管理，油箱、太阳能光伏板等的防盗设计和告警等）。

　　系统健康状态诊断SOH（status of health），给出提醒建议。
