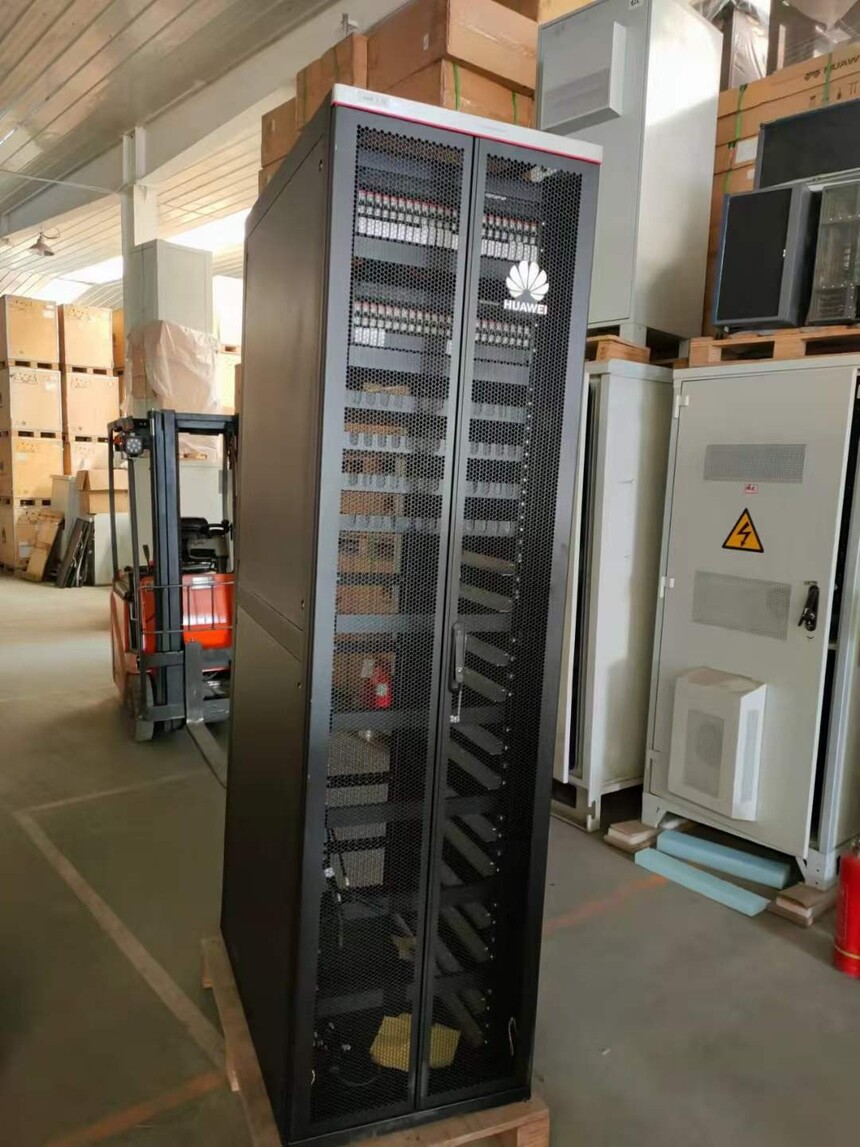

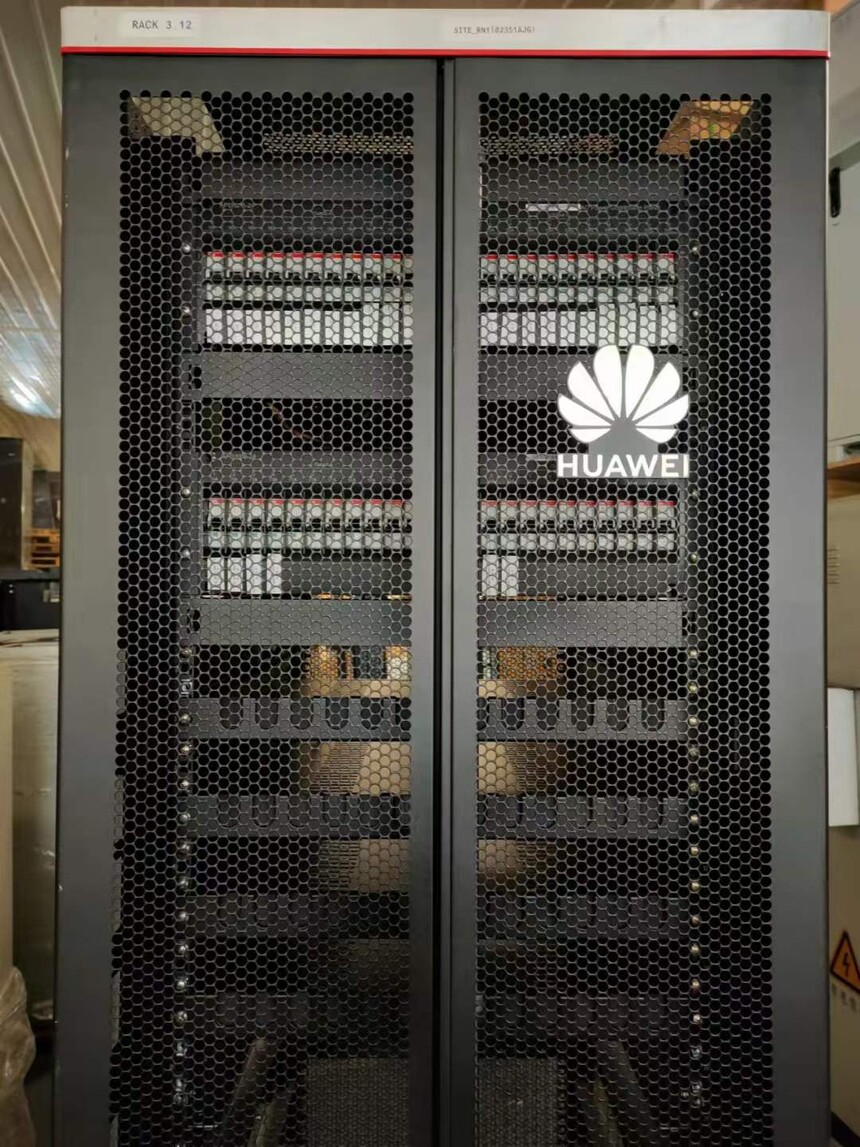

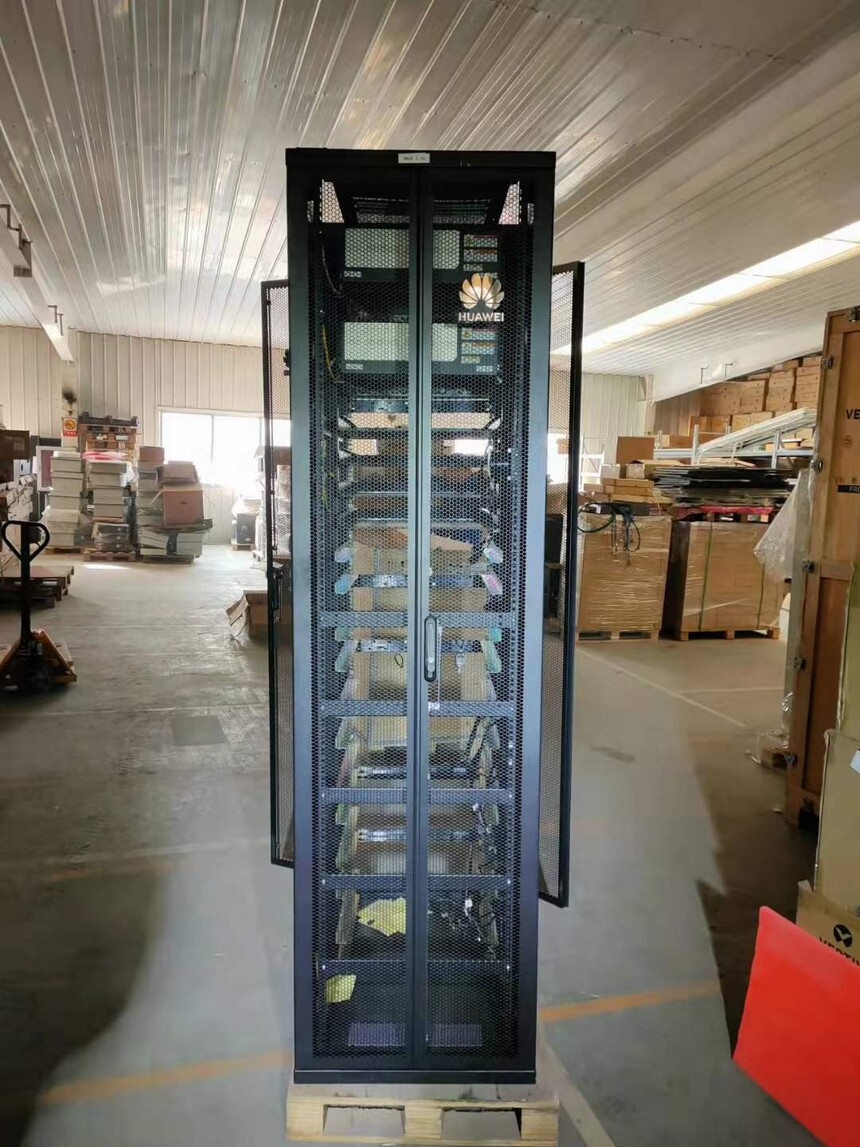

华为服务器机柜A61022A041服务器机柜600mm*1000mm*2200mm柜子

华为服务器机柜A61022A041服务器机柜600mm*1000mm*2200mm柜子x1户外通信电源机柜，室外一体化电池仓，ETC机柜，外一体化电池仓机柜高速ETC机柜，前后开门机柜，室外通信机柜，铁塔基站机柜2室外通信电源机柜，室外电池仓，3室外一体化机柜，户外通信机柜

4室外空调机柜，空调机柜，户外机柜，户外设备机柜，5G户外一体化机柜，室外电源机柜，室外设备机柜，室外综合机柜，户外防水机柜，室外恒温机柜，室外网络设备机柜，室外交换机机柜，直流空调机柜，楼顶机柜，落地机柜，交流空调机柜，嵌入式电源  锂电池 直流电源 交流电源 UPS 嵌入式通信电源系统 户外电源系统 组合式电源系统 挂墙式电源系统 直流远供电源系统 直流通信电源系统高频通信电源模块 整流模块 整流器 监控单元 监视器室外柜   网络机柜  锂电池 UPS  高频开关电源   通信电源  嵌入式电源  网络机柜  室内机柜 锂电www.zjjjdy.com.cn    www.hwtxdy.net

监控框当配电柜有故障发生时,可发出声光告警,并明确指示告警的分路1

　　配电框1PowerSupply(-48V1)1~5路为100A输出:6~10路为63A输出1

　　配电框2PowerSupply(-48V2)-11~15路为100A输出;16~20路为63A输出1

　　配电框3PowerSupply(-48V1)21~25路为100A输出;26~30路为63A输出1

　　配电框4PowerSupply(-48V2)31~35路为100A输出;36~40路为63A输出1

　　配电框5PowerSupply(-48V1)41~45路为100A输出;46~50路为63A输出1

　　配电框6PowerSupply(-48V2)51~55路为100A输出;56~60路为63A输出1

　　指标型号DPDFL+1300(S)

　　输入额定工作电(VDC)-38.4~-60

　　特性额定工作电流双电源,每路电源电流1300A

　　功率50KW

　　额定电流双15路100A

　　输出特性(A)双15路63A

　　屏内压降(VDC)0.3V

　　防护等级关闭前后门后,前后门位置防护等级IP2X

　　防雷指标10kA,8/20us

　　绝缘电阻配电柜设备在环境温度为25℃±2℃,相对湿度为90%,电压为直流500V时,配电柜系统主回路直流部分对地应不小于10M

　　其它特性绝缘强度直流主电路对地应能承受50Hz,有效值为1000Vac的交流电压一分钟,漏电流≤10mA,无击穿无飞弧现象。不与主回路直接连接的辅助电路对地应能承受50Hz,有效值为500Vac的交流电压一分钟,漏电流≤10mA,无击穿无飞弧现象。

　　系统安全性系统柜门结构采用与华为技术3G通讯设备一致的柜门结构,门上带锁禁止非人员操作。维护本系统在有柜门防护的基础上,在系统操作面还安装了防护面板,防止操作人员在操作过程中直接与带电体接触。

　　工作温度(℃)5~40

　　使用相对湿度(%)≤95

　　环境大气压力(kPa)70~106

　　冷却方式自然冷却

　　3.3配电柜的操作

　　3.3.1配电柜通电

　　当机柜安装完成后，请按以下步骤进行配电柜通电:

　　1.将所有空气开关置于断开状态，将所有负载开关置于断开状态。

　　2.检查输入母排之间、输出电源正负极之间是否存在短路现象。

　　3.直流电源1通电。

　　4.直流电源2通电。

　　至此配电柜通电工作已经完成

　　3.3.2配电柜的测试

　　配电柜的测试

　　1.将监控框上的告警功能开关( Monitor)置于“ON”，观察监控框上的工作指示灯(Work)是否亮:如不亮，参照常见故障直流电源指示灯不亮”处理。

　　2观察防雷器工作指示灯是否亮(需打开后门才能看到)。指示灯熄灭时，表示防雷器有故障3检查输出电压(-48V1、48V2)的极性、大小是否正确正确极性是:输出母排为正，通过空开的输出端子为负。

　　4.告警测试开关“Test置于ON”，告警指示灯全亮，有声音告警:将消音开关(mute)置于ofF可消除告警声将Test置于Off”，告警消失:恢复“mute至ON位置

　　5空开正常工作时，无声光告警。断开任意一路空开，告警板上对应的告警指示灯亮，并会发出告警声。

　　6接上，将对应的拨码开关置于“OFF”，此时告警板上的告警指示灯会熄灭，告警声消除(此拨码开关作用为屏蔽告，当负载中某一路或几路暂未接负载时，可将拨码开关置于“OFF”，屏蔽告警，以免误告警或发生事故)。

　　测试以上功能、参数正常后合上负载，开关系统即投入使用

　　3.3.3配电柜的扩容

　　本配电柜可支持空气开关由63A更换扩容到100A，可实现双9路扩容到100A扩容步骤说明如下:

　　1.在主电源供电的情况下断开备份电源(如果不允许设备断电的情况下):

　　2.拆开要扩容的空开罩板上的皇钉，取出空开罩板取下该处的空开防护件
