产品说明

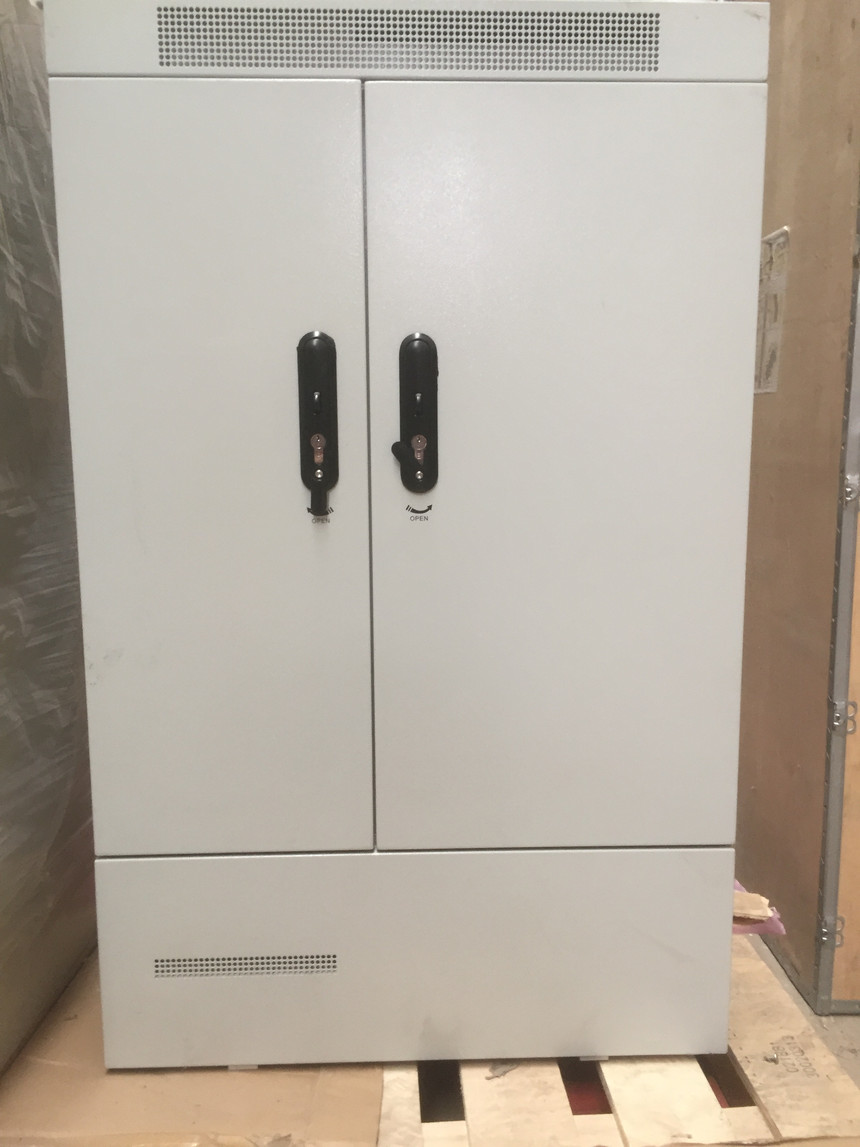

华为F01S系列室外一体化机柜

F01S200机柜主要运用于全球除北美市场。

F01S200机柜为密闭型机柜，低噪声，低功耗，少维护。

F01S200机柜可布放在居民小区，用户窗檐，城市街道、乡村野外等室外场景。

F01S200机柜提供FTTx中小容量解决方案，最大支持320线外线接入。

l F01S200机柜支持远供或本地取电的灵活部署。

华为SmartAX F01S200可靠的安全性能

 F01S200机柜在EMC（Electromagnetic Compatibility）、防外力破坏等方面有着良

 好的性能。

 F01S200机柜具有良好的防水、防尘性能，可以达到IP55防护等级。

 F01S200机柜使用HW-2802A型门锁并支持外置挂锁功能，可更好地保护机柜内部

 设备。

  F01S200机柜安装孔位于机柜底部，采用螺栓从机柜内部固定，具有良好的防盗性

能。

便捷的维护

 F01S200机柜设备舱内置设备支持前维护，内置MDF（Main Distribution Frame）

支持正面打线操作。

 F01S200机柜内提供交流电源维护插座，为维护终端供电。

完善的监控

F01S200机柜通过内置业务设备和传感器，实现对机柜内部温度环境、蓄电池、防雷模

块、门禁等组件的实时监控和远程告警

集成的结构设计

 F01S200机柜集成了业务、供电、监控、温控和配线设备。可节约安装用地面积和

费用，方便而迅速地进行现场安装，满足运营商快速布局的要求。

F01S200机柜的密封设计能够有效防止灰尘、湿气、雨水进入机柜，满足严酷环境

的使用要求，保证设备运行的高可靠性。

 F01S200机柜选配了一组（4只）蓄电池，能够为机柜在市电不稳定的区域提供备

电，保障业务设备正常运行。

华为SmartAX F01S200 华为F01S系列室外一体化机柜，华为通信电源多业务综合柜

产品参数

华为F01S系列室外一体化机柜供电系统

1.1 配电原理 华为F01S200机柜内部的主要供电设备包括交流配电盒、直流配电盒、端子排、蓄电池（选 配）、蓄电池加热板（选配），配电原理介绍了机柜内各部件的供电来源。

1.2 ETP4830电源系统 ETP4830电源系统用于交流供电的机柜中，将输入的AC转化为DC后，实现DC配电功 能。ETP4830电源系统具有小型化和模块化设计，可实现快捷的安装和维护；同时具有 高效、LCD界面管理和优良的安规设计等特性；最大输出电流可达30A。

1.3 RPR006远端电源 RPR006远端电源配合局端电源组成远供电源系统。RPR006远端电源将来自局端电源的 高压直流电转换为53.5V DC输出。采用模块化设计，可实现快捷的安装和维护。同时 具有高效、高功率密度和优良的安规设计等特性。最大输出功率可达1800W。

1.4 RPR008S-C远端电源 RPR008S-C远端电源配合局端电源组成远供电源系统。RPR008S-C远端电源将来自局 端电源的高压直流电通过DC/DC降压转换，将其转换为低压直流，为通信设备提供持 续的、稳定的、恶劣条件下免维护的供电。

1.5 OMR60-48A电源模块 OMR60-48A电源模块用于交流供电的机柜中，将输入的AC转化为DC后，实现供电功 能。

1.6 12Ah蓄电池 12Ah蓄电池为阀控式密封铅酸蓄电池，放电后可以通过充电复原容量，用作设备的备 用电源。

1.7 直流配电盒 直流配电盒接入由ETP4830电源系统输出的-48V直流电，分成4路直流输出，且每路输 出都具有开关控制。

1.8 DPD50-3-5S直流配电盒 DPD50-3-5S直流配电盒与ETP4830电源系统配合使用，实现直流配电功能。

1.9 交流配电盒 介绍F01S100内置交流配电盒，支持接入交流市电，实现交流配电和电路保护功能。
