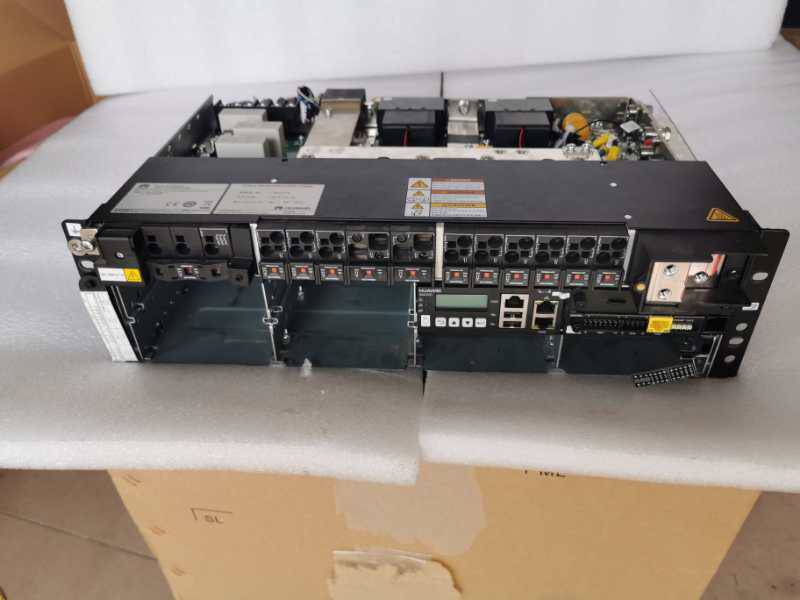

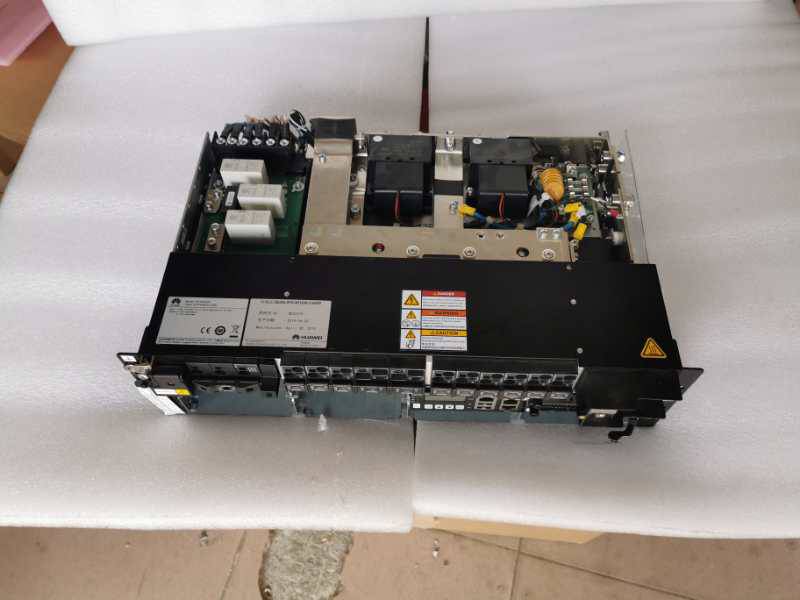

华为嵌入式通讯电源，华为ETP48200-C11A4，48V200A

产品概述

ETP48200-C11A1是盒式电源系统，给–48V DC系列的通信设备供电，输出电流为200A。

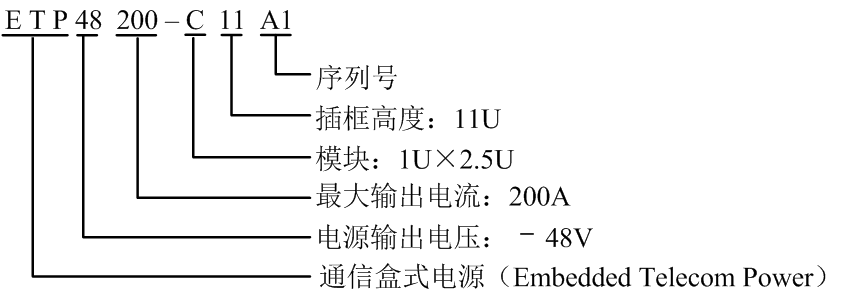

型号说明

ETP48200-C11A1的型号说明。

图2-1 型号说明

系统特点

工作原理

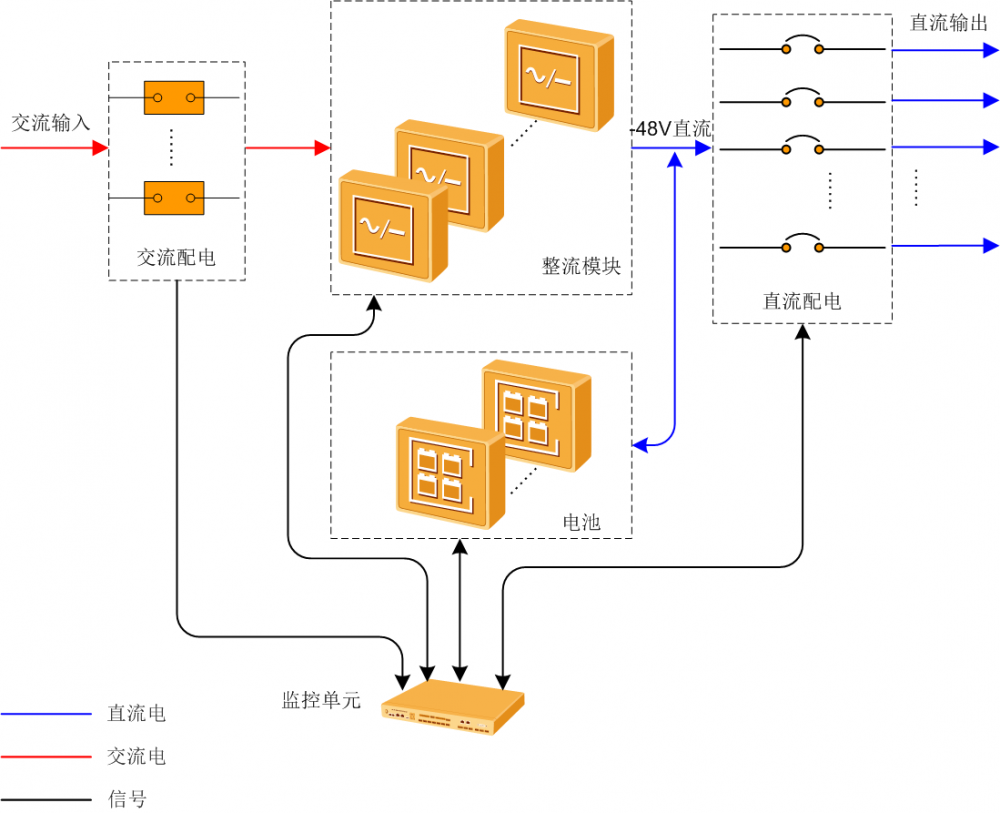

电源系统工作原理示意图如图2-2所示，交流电通过交流配电单元进入整流模块，整流模块将交流电转成–48V直流电，由直流配电单元给多路负载供电。

交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后，整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。

监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常，及时上报告警信号。

图2-2 电源系统工作原理示意图

系统配置

ETP48200-C11A1系统配置。

表2-1 ETP48200-C11A1系统配置

项目	系统配置
插框	3U直流配电空间 1U监控单元 1U整流模块安装空间 6U交流配电空间
配电单元	交流配电：交流输入空开，交流输出空开直流配电：重要负载支路（BLVD），次要负载支路（LLVD），电池支路
监控单元	SMU06C1
整流模块	可配置4个R4850N6或R4850G6整流模块
交流防雷器	B级防雷，标称雷击放电电流40kA，雷击放电电流100kA，8/20?s C级防雷，标称雷击放电电流20kA，雷击放电电流40kA，8/20?s
直流防雷板	差模10kA，共模20kA，8/20?s
