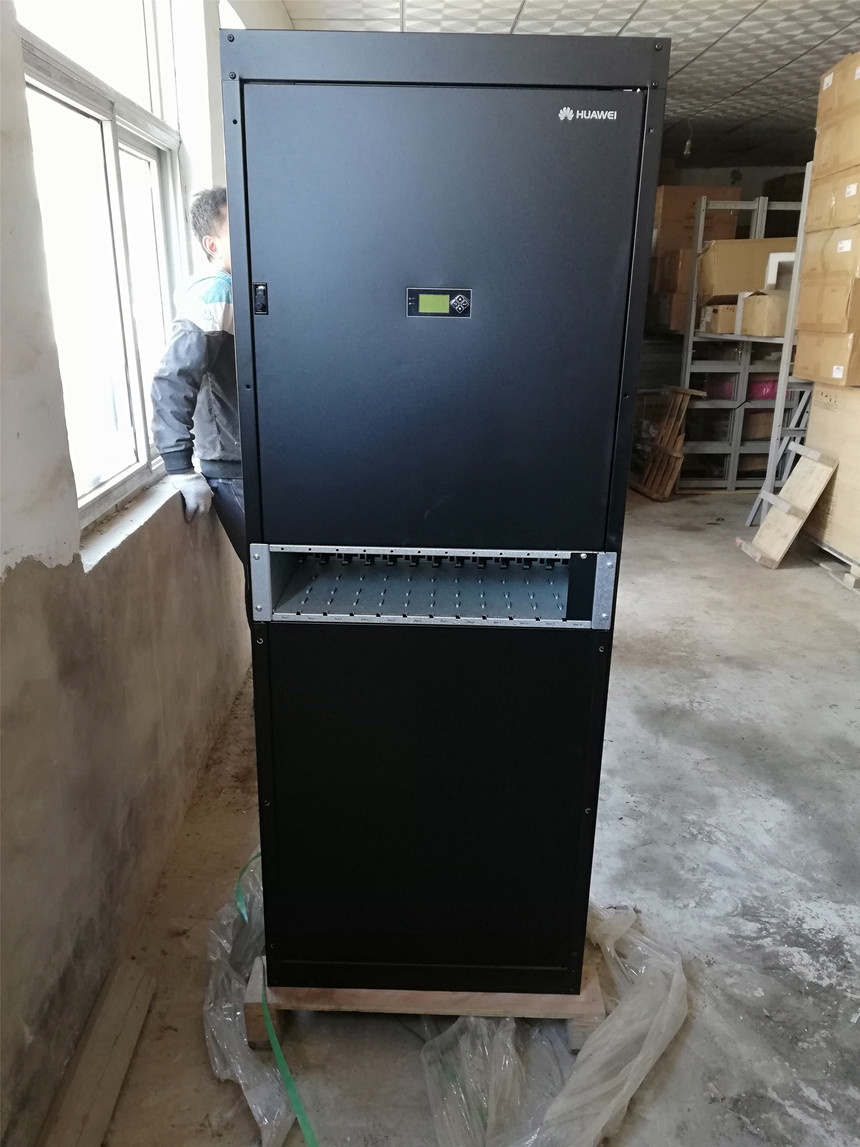

华为 TP48600B-N16C1 室内电源机柜,华为通信电源柜，华为48v开关电源机柜，华为TP48600B室内电源机柜
产品详细介绍TP48600B是AC/DC室内电源系统，单机采用48V/50A的整流模块。电源系统为-48V系列的通信设备提供稳定可靠的直流电源。TP48600B是室内型电源系统，具有模块安装方便、可实现模块休眠、远程监控、宽范围交流输入电压等特点。TP48600B电源系统通过调整安装的整流模块数量可灵活应用于室内基站、室内中心机房、BSC等场景。采用多项优化的维护性设计，使得维护简单方便。 产品特点 TP48600B电源系统具有模块安装方便、可实现模块休眠、远程监控、宽范围交流输入电压等特点。 模块安装方便 监控模块、整流模块支持热插拔，简化安装操作，减少维护的时间,节省OPEX。 可实现模块休眠 电源系统可根据负载功率的大小，自动休眠一个或多个整流模块，节省能耗。 高效整流模块效率>96%，节能减排 完善的模块休眠功能，进一步提高系统效率 整流模块工作温度范围达-40～+75℃ 支持热插拔技术，安装维护便利 智能化蓄电池管理和电池保护，延长电池使用寿命 支持电池防反接设计，有效避免因电池接反带来的安全和设备损坏危险 丰富的信号不环境量监控，可通过干接点、串口或网络接口实现远程管理 可通过华为主设备实现带内传输组网，节省传输资源，提高电源网管可靠性 TP48600B 华为TP48600B通信直流高频开关电源柜48V600A,TP48600B，华为TP48600B，华为通信电源柜，华为直流电源，TP48600B-N16C1 华为TP48600B通信电源柜 TP48600B，华为TP48600B，TP48600B-N16C1，华为直流电源，TP48600B-N16C1 华为TP48600B通信电源、。 品牌华为系列室内电源型号TP48600B-N16C1产地深圳市是否进口原产国/地区国内货号020订货号300类型应急电源输入电压220v输出功率＞3000W调制方式人工调制标称容量75KG产品认证CCC电源类型室内电源额定容量600A工作频率45Hz工作湿度--工作温度-40/70绝缘电阻--控制方式--频率范围45-65Hz适用范围机房电源输出电流600A输出电压48v输出频率-- 展开 详细介绍 华为TP48600室内通信电源柜,华为TP48600新闻推荐

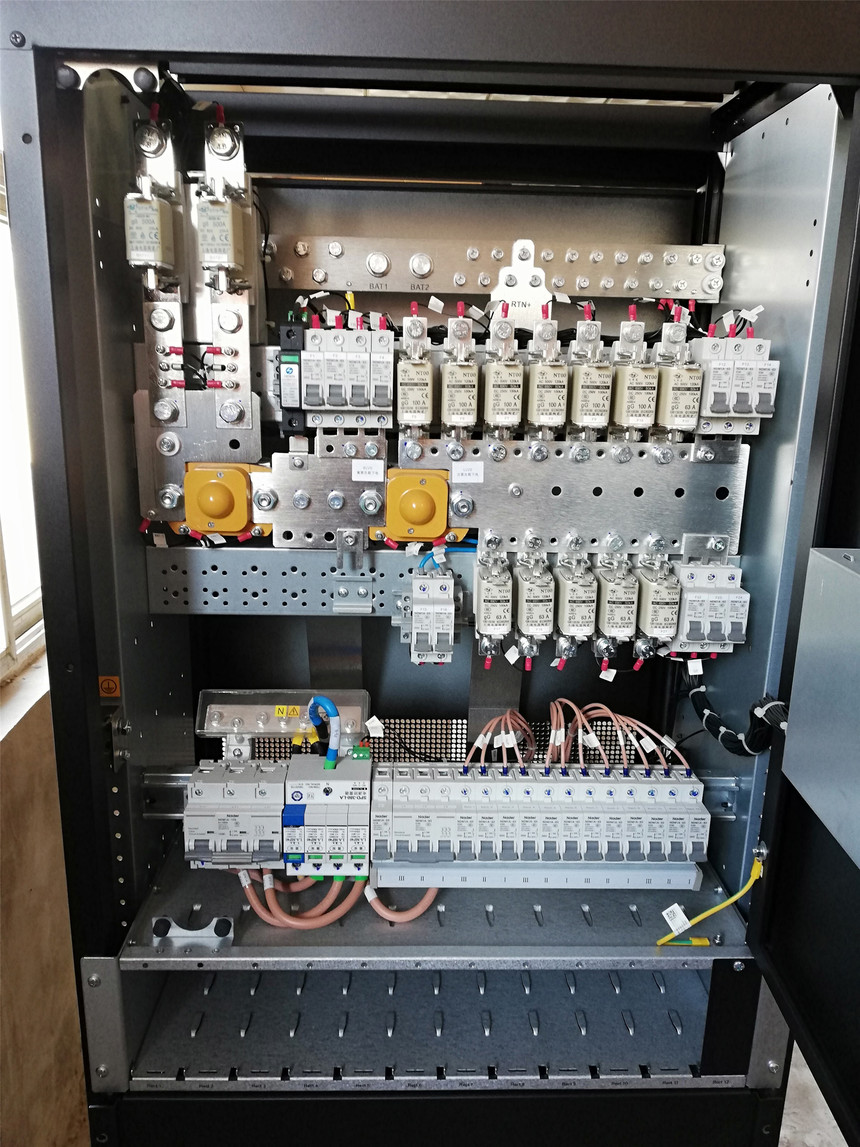

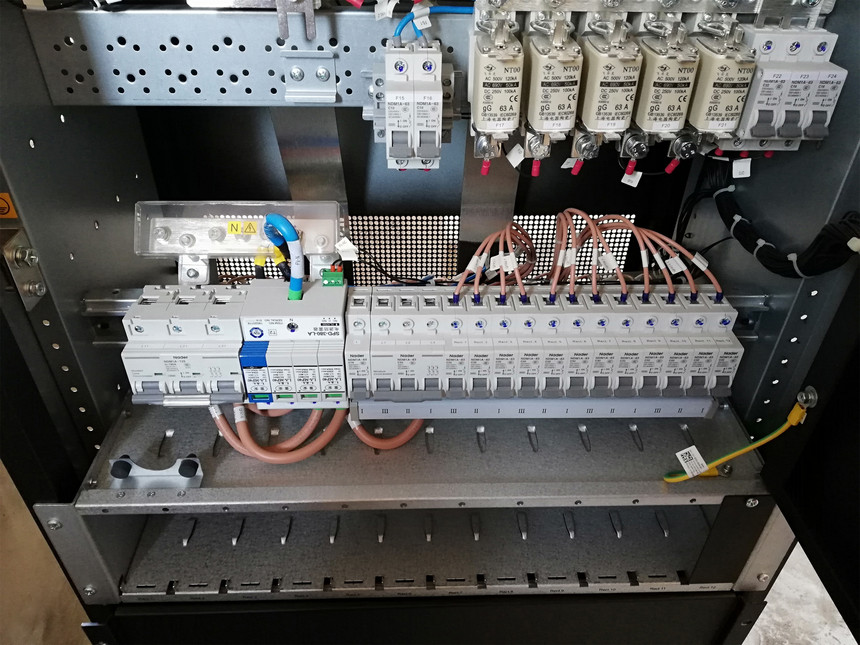

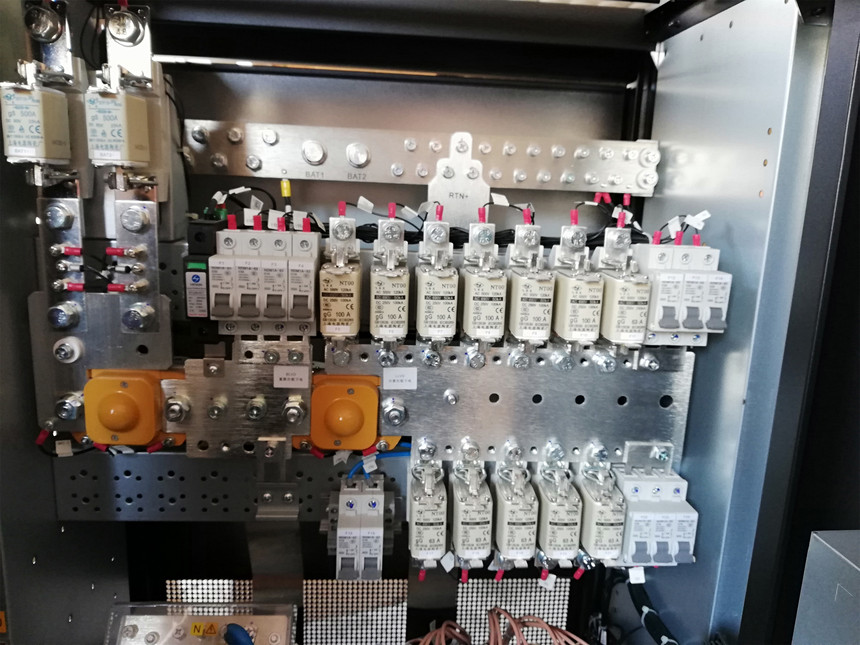

TP48600B-N16C1 内部结构（配置一）
（1）电池熔丝 （2）重要负载下电支路空 开 （3）N 接线排 （4）机柜接地排 （5）交流输入空开 （6）RTN+母排 （7）次要负载下电支路空开或 熔丝 （8）监控单元 SMU06C1 （9）SNMP 模块安装空 间 （10）整流模块安装空间 项目 TP48600B-N16C1（配置 一）参数规格 TP48600B-N16C1（配置 二） 交流输出空开 说明 单相输出电流 小于 16A。 无 32A/3P×1 路，16A/1P×1 路 直流配电 BLVD 支路 l 空开：63A/1P×2 路，32A/1P×2 路， 10A/1P×2 路 预留安装空间： 63A/1P 以下空开×3 空开：32A/1P×2 路， LLVD 支路 熔丝 NT00：160A×3 路，100A×2 路 路，32A/1P×3 路， 熔丝 NT00：100A×6 路，63A×6 路 空开：32A/1P×4 路， 16A/1P×2 路，10A/1P ×2 路 电池支路 熔丝：500A×2 路
整流模块指示灯说明 指示灯 颜色 状态 说明 电源指示灯 绿色 常亮 整流模块有交流输入。 常灭 无交流输入。 整流模块内部损坏。 0.5Hz 闪 烁 人工查询状态。 4Hz 闪烁 整流模块处于应用程序加载状态。 告警指示灯 黄色 常灭 整流模块无保护告警。 常亮 环境温度过高引发的整流模块限功率 预告警。 环境温度过高或过低保护关机告警。 交流输入过欠压保护。 整流模块休眠关机。 整流模块与外部通讯中断。 故障指示灯 红色 常灭 整流模块无故障。 常亮 输出过压锁死。 整流模块内部故障引起的无输出。
TP48600B-N16C1 内部结构（配置一） （1）电池熔丝 （2）重要负载下电支路空 开 （3）N 接线排 （4）机柜接地排 （5）交流输入空开 （6）RTN+母排 （7）次要负载下电支路空开或 熔丝 （8）监控单元 SMU06C1 （9）SNMP 模块安装空 间 （10）整流模块安装空间 项目 TP48600B-N16C1（配置 一）参数规格 TP48600B-N16C1（配置 二） 交流输出空开 说明 单相输出电流 小于 16A。 无 32A/3P×1 路，16A/1P×1 路 直流配电 BLVD 支路 l 空开：63A/1P×2 路，32A/1P×2 路， 10A/1P×2 路 预留安装空间： 63A/1P 以下空开×3 空开：32A/1P×2 路， LLVD 支路 熔丝 NT00：160A×3 路，100A×2 路 路，32A/1P×3 路， 熔丝 NT00：100A×6 路，63A×6 路 空开：32A/1P×4 路， 16A/1P×2 路，10A/1P ×2 路 电池支路 熔丝：500A×2 路 整流模块指示灯说明 指示灯 颜色 状态 说明 电源指示灯 绿色 常亮 整流模块有交流输入。 常灭 无交流输入。 整流模块内部损坏。 0.5Hz 闪 烁 人工查询状态。 4Hz 闪烁 整流模块处于应用程序加载状态。 告警指示灯 黄色 常灭 整流模块无保护告警。 常亮 环境温度过高引发的整流模块限功率 预告警。 环境温度过高或过低保护关机告警。 交流输入过欠压保护。 整流模块休眠关机。 整流模块与外部通讯中断。 故障指示灯 红色 常灭 整流模块无故障。 常亮 输出过压锁死。 整流模块内部故障引起的无输出。
