华为通信电源TP48600B-N20B1室内高频开关电源机柜，华为室内电源机柜，48V通信电源

: ~~暂无价格~~

产品说明
产品参数

产品概述

TP48600B-N20B1是室内通信电源系统，将交流电转换为稳定的直流电，为–48V系列的通信设备进行供电，最大输出电流是600A。TP48600B-N20B1的机柜外观如图2-1所示。

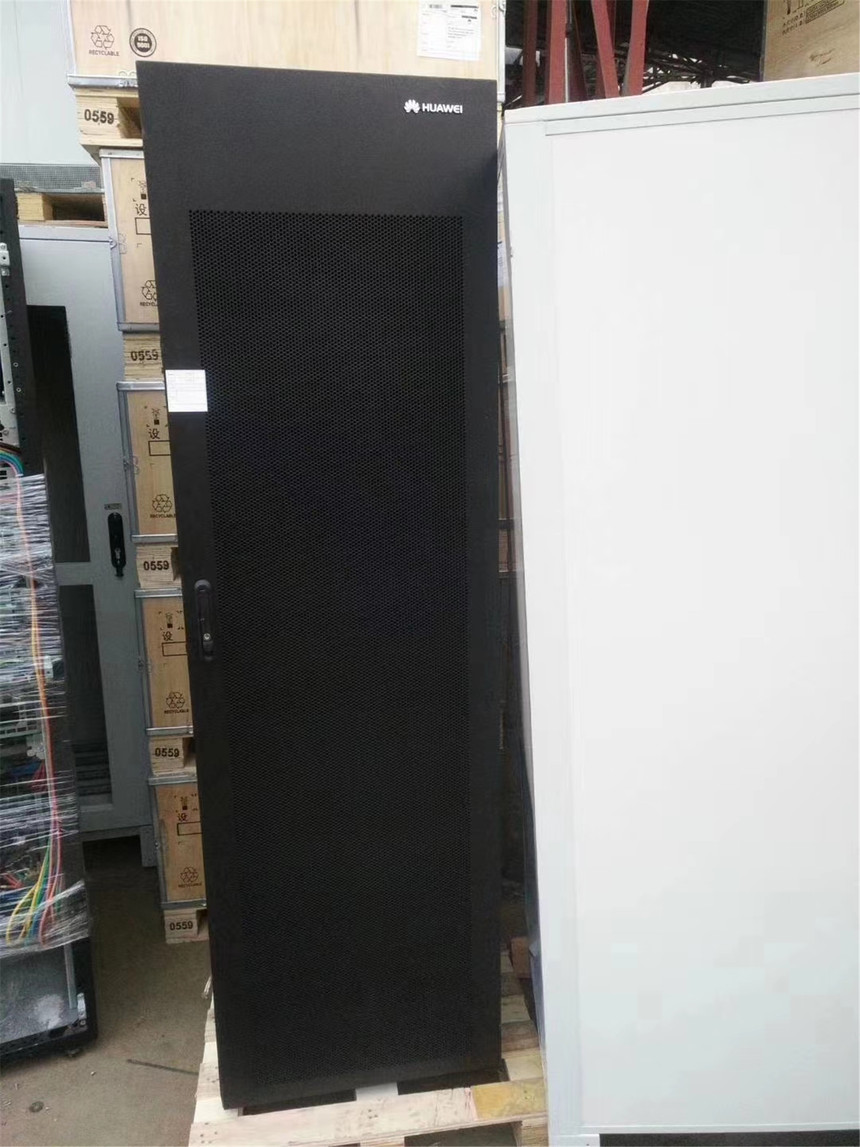

图2-1 机柜外观

系统特点

交流输入电压范围宽至85V AC～300V AC
完善的电池管理功能
完善的交、直流防雷设计
网络化设计，提供一路FE接口、一路RS485/RS232接口
支持华为网管协议和电总协议，可与华为NetEco网管、M2000网管或第三方网管通信，组网灵活，可实现远程管理，无人值守
支持LCD界面显示、按键操作
支持WEB界面操作
支持用户界面多语言功能，如英语、中文、西班牙语、葡萄牙语、意大利语、法语、俄语等
支持整流模块、监控模块热插拔
整流模块功率因数值达0.99
高效整流模块效率最高达到96%，标效整流模块效率最高达到94%

系统配置

表2-1 系统配置

项目	系统配置
配电单元	交流配电：交流输入空开直流配电：重要负载支路空开（BLVD），次要负载支路空开及熔丝（LLVD），电池熔丝
交流输入制式	220/380V AC三相四线兼容220V AC三相三线
监控单元	SMU02B
用户接口模块	UIM02C
整流模块	最大可配置12个R4850G2或R4850N2整流模块
通信扩展模块	最大可配置2个NIM01C
电池	柜内支持安装3组150AH蓄电池
交流防雷器	标称雷击放电电流20kA，最大雷击放电电流40kA，8/20µs
直流防雷板	差模10kA，共模20kA，8/20µs
传感器	电池温度传感器1路（必配）

内部结构

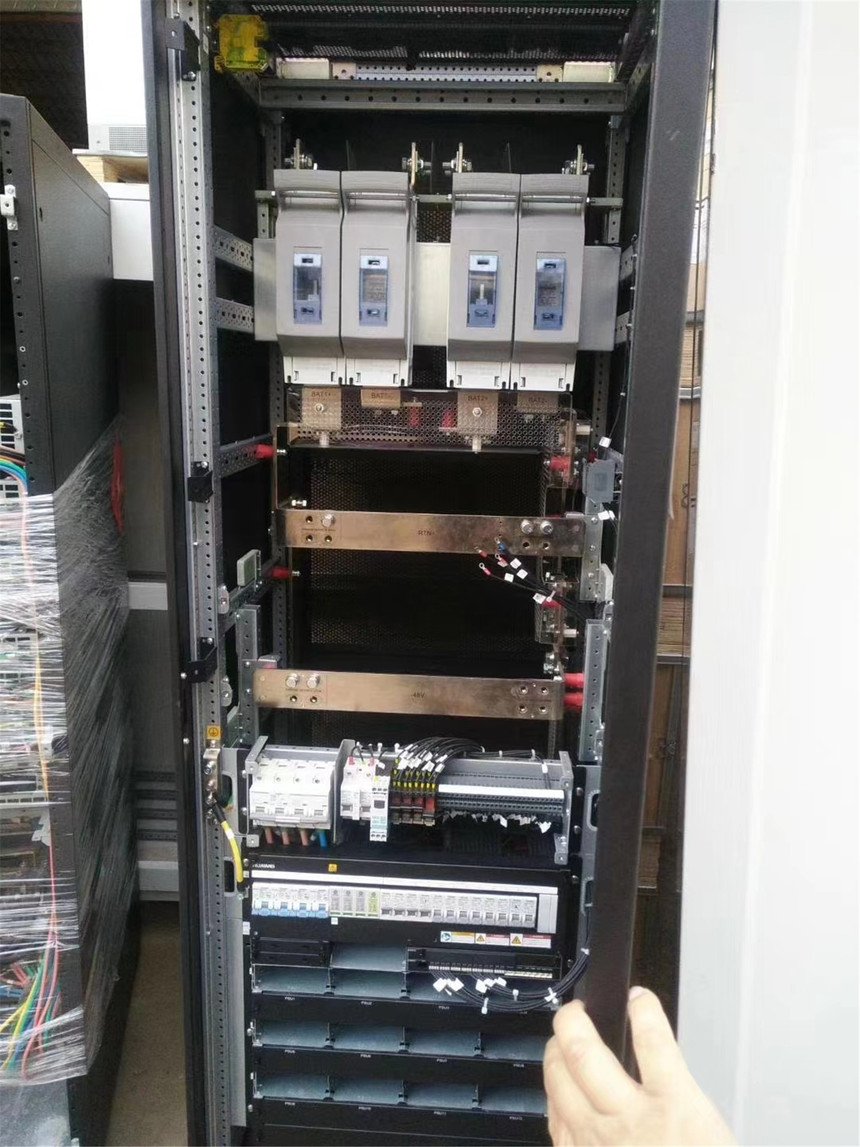

图3-1 机柜内部结构

（1）电池强制上电开关	（2）电池熔丝	（3）监控单元
（4）通信扩展模块安装空间	（5）整流模块安装空间	（6）电池安装空间
（7）RTN+母排	（8）次要负载空开和熔丝（LLVD）	（9）接地排
（10）交流防雷器	（11）交流输入空开及端子	（12）重要负载空开（BLVD）
（13）用户接口模块

配电单元

TP48600B-N20B1的配电单元分为交流配电单元和直流配电单元，配电单元的规格如表3-1所示。

表3-1 TP48600B-N20B1配电单元规格

项目		配电规格
交流配电	交流输入空开	125A/3P×1路
交流配电	交流输入制式	220/380V AC三相四线兼容220V AC三相三线
直流配电	负载支路	BLVD空开：63A×2路，32A×2路，10A×2路 LLVD空开：63A×2路，32A×6路，10A×2路 LLVD熔丝：160A×4路
直流配电	电池支路	熔丝：250A×4路

整流模块

整流模块将输入的交流电转换成稳定的直流电。

外观

图3-2 整流模块外观

（1）运行指示灯	（2）告警指示灯	（3）故障指示灯
（4）拨销	（5）把手

指示灯说明

表3-2 整流模块指示灯说明

指示灯	颜色	状态	说明
运行指示灯	绿色	常亮	整流模块有交流输入。
		常灭	无交流输入。
		常灭	整流模块内部损坏。
		0.5Hz闪烁	人工查询状态。
		4Hz闪烁	整流模块处于应用程序加载状态。
告警指示灯	黄色	常灭	整流模块无保护告警。
		常亮	环境温度过高引发的整流模块限功率预告警。环境温度过高或过低保护关机告警。
			交流输入过欠压保护。
			整流模块休眠关机。
		0.5Hz闪烁	整流模块与外部通讯中断。
故障指示灯	红色	常灭	整流模块无故障。
		常亮	输出过压锁死。
		常亮	整流模块内部故障引起的无输出。

监控模块SMU02B

外观

图3-3 SMU02B外观

面板

图3-4 SMU02B面板

（1）运行指示灯	（2）次要告警指示灯	（3）重要告警指示灯
（4）按键	（5）USB接口（预留，该端口支持安全保护机制）	（6）通信口RS485/RS232
（7）把手	（8）拨销	（9）通信口FE
（10）液晶显示屏

指示灯

表3-3 SMU02B面板指示灯说明

名称	颜色	状态	说明
运行指示灯	绿色	常灭	监控模块故障或无直流输入。
		慢闪（0.5Hz）	监控模块正常工作，与上位机通信正常。
		快闪（4Hz）	监控模块正常工作，与上位机通信不正常。
次要告警指示灯	黄色	常灭	无次要告警和提示告警。
次要告警指示灯	黄色	常亮	有次要告警或提示告警。
重要告警指示灯	红色	常灭	无紧急告警和重要告警。
重要告警指示灯	红色	常亮	有紧急告警或重要告警。

按键

表3-4 SMU02B面板按键说明

按键标识	按键名称	说明
“”	“上”	按“”可以向上翻阅菜单或调整参数的选择值。调整参数时，长按“”可以快速调整参数值。
“”	“下”	按“”可以向下翻阅菜单或调整参数的选择值。调整参数时，长按“”可以快速调整参数值。
“”	“返回”	按“”可退回上一级菜单并且不保存所设置菜单值。
“”	“确认”	在待机屏时，按“”可进入主菜单。在主菜单中按“”可进入下一级子菜单。在子菜单设置时按“”可以保存菜单选项值。

通信口

表3-5 SMU02B面板通信口说明

通信口	通信参数	通信协议	用途
FE	10M/100M自适应	HTTPS协议、NetEco网管协议、SNMP协议	连接上层网管
RS485/RS232	波特率：9600bit/s、19200bit/s、115200bit/s	NetEco网管协议、电总协议	连接上级设备，例如：BBU
说明：以上端口都支持安全保护机制。

图3-5 FE/RS485/RS232引脚

表3-6 FE引脚定义

引脚	信号	说明
1	TX+	FE发送数据
2	TX-	FE发送数据
3	RX+	FE接收数据
6	RX-	FE接收数据
4、5、7、8	空	-

表3-7 RS485/RS232引脚定义

引脚	信号	说明
1	TX+	RS485发送数据
2	TX-	RS485发送数据
4	RX+	RS485接收数据
5	RX-	RS485接收数据
3	RX232	RS232接收数据
7	TX232	RS232发送数据
6	PGND	地（PE）
8	空	-

用户接口模块UIM02C

面板

用户接口模块UIM02C支持8路干接点输出，6路通用干接点输入，和7路传感器输入（包括1路环境温湿度、1路水浸、2路环境温度、1路门磁、1路烟雾和1路电池温度）。

图3-6 UIM02C面板

接口说明

表3-8 UIM02C接口说明

接口类型	丝印	说明
传感器接口	TEM-HUM	环境温湿度传感器
	WATER	水浸传感器
	TEMP1	环境温度传感器1
	TEMP2	环境温度传感器2
	GATE	门磁传感器
	SMOKE	烟雾传感器
	BTEMP	电池温度传感器
干接点输入接口	DIN1	说明：干接点输入接口的告警关联请参见附录。
	DIN2
	DIN3
	DIN4
	DIN5
	DIN6
干接点输出接口	ALM1	说明：干接点输出接口的告警关联请参见附录。
	ALM2
	ALM3
	ALM4
	ALM5
	ALM6
	ALM7
	ALM8
通信接口	COM	RS485

通信接口

表3-9 COM通信接口说明

通信接口	通信参数	通信协议	用途
COM	波特率：9600bit/s、19200bit/s、115200bit/s	主从协议、Modbus协议	用于连接下级设备，例如：电池巡检仪、智能空调
说明： COM口支持安全保护机制。

图3-7 COM接口引脚图

表3-10 COM接口引脚定义

引脚	信号	说明
1	RX+	RS485接收数据
2	RX-	RS485接收数据
4	TX+	RS485发送数据
5	TX-	RS485发送数据
6	PGND	地（PE）
3、7、8	空	-

引脚定义

传感器接口的引脚序号如图3-8所示，引脚定义如表3-11所示。

图3-8 UIM02C引脚序号

表3-11 UIM02C传感器引脚定义

丝印	序号	引脚定义
TEM-HUM	1	12V
	2	ENV_TEMP
	3	12V
	4	ENV_HUM
WATER	1	12V
	2	WATER
	3	GND
	4	-
TEMP1	1	GND
TEMP1	2	TEMP1
TEMP2	1	GND
TEMP2	2	TEMP2
GATE	1	GATE+
GATE	2	GATE-
SMOKE	1	SMOKE
SMOKE	2	12V
BTEMP	1	GND
BTEMP	2	BTEMP

通信扩展模块NIM01C（选配）

面板

图3-9 NIM01C面板

（1）3G指示灯（不含3G功能的模块此灯无效）	（2）告警指示灯	（3）运行指示灯
（4）ANT天线接口（不含3G功能的模块无此接口）	（5）COM1接口	（6）COM2接口
（7）COM3/CAN接口	（8）COM4接口	（9）把手

指示灯

表3-12 NIM01C面板指示灯说明

名称	颜色	状态	说明
3G指示灯	绿色	常亮	拨号连接处于数据业务状态
		闪烁（周期2s，亮0.1s，灭1.9s）	已注册网络
		闪烁（周期2s，亮0.1s，灭0.1s，亮0.1s，灭1.7s）	网络搜索状态或无网络
告警指示灯	红色	常灭	无告警
告警指示灯	红色	常亮	有告警
运行指示灯	绿色	常灭	NIM01C故障或无直流输入，不工作
		慢闪（0.5Hz）	NIM01C正常工作，与上位机通信正常
		快闪（4Hz）	NIM01C正常工作，与上位机通信失败

通信接口

表3-13 通信接口说明

通信口	通信参数	说明
COM1接口	波特率：9600bit/s、19200bit/s、115200bit/s	支持主从协议、Modbus协议带12V供电功能
COM2接口	波特率：9600bit/s、19200bit/s、115200bit/s	支持主从协议、Modbus协议带12V供电功能
COM3/CAN接口	波特率：9600bit/s	COM3：支持主从协议、Modbus协议 CAN：支持CAN协议
COM4接口	波特率：9600bit/s、19200bit/s、115200bit/s	Modbus协议

图3-10 COM1/2/3口通信接口引脚定义

表3-14 COM1/2口引脚定义

引脚	信号	说明
1	RS485+	RS485数据正极
2	RS485-	RS485数据负极
3	12V	用于供电
4	RS485+	RS485数据正极
5	RS485-	RS485数据负极
6	空	－
7	空	－
8	GND	接地

表3-15 COM3/CAN口引脚定义

引脚	信号	说明
1	RX+	RS485接收数据
2	RX-	RS485接收数据
3	空	－
4	TX+	RS485发送数据
5	TX-	RS485发送数据
6	GND	接地
7	CANH	CAN数据正极
8	CANL	CAN数据负极

表3-16 COM4口引脚定义

丝印	信号	说明
R+	RS485+	RS485数据正极
R-	RS485-	RS485数据负极

电池温度传感器

图3-11 电池温度传感器

电气原理图

图B-1 TP48600B-N20B1电气原理图

技术指标

表A-1 环境指标

项目	规格
工作温度	–10℃～＋45℃（内置电池）；–10℃～＋50℃（不内置电池）
运输温度	–40℃～＋70℃
贮存温度	–40℃～＋70℃
工作湿度	5%～95%（RH），无凝露
贮存湿度	5%～95%（RH），无凝露
海拔要求	0～4000m （在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）
噪声等级	满足YD/T 1058-2007要求，噪声声压＜60dBA
其他要求	没有导电尘埃和腐蚀性气体、没有爆炸危险灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-3（V2.3.2或更高版本）Class 3.1要求

表A-2 电气指标

项目	规格
交流输入	输入制式	220/380V AC三相四线兼容220V AC三相三线
	输入电压	85V AC～300V AC
	输入频率	频率范围：45Hz～66Hz；标称频率：50Hz/60Hz
	功率因数	≥0.99（额定输入和满载）
	总谐波失真（THD）	≤10%（50%～100%负载）
直流输出	输出电压范围	–42V DC～–58V DC
	默认输出电压	–53.5V DC
	输出功率	参见整流模块输出功率，系统最大输出功率为配置整流模块个数与单个整流模块输出功率的乘积。
	稳压精度	≤±1%
	纹波和噪声	≤200mVp-p
	电话衡重杂音	≤2mV
	均流不平衡度	≤±5%（20%～100%负载）
交流输入保护	交流输入过压保护点	大于300V AC
	交流输入过压恢复点	电压恢复到290V AC系统恢复输出
	交流输入欠压保护点	小于85V AC
	交流输入欠压恢复点	电压恢复到90V AC后系统恢复输出
直流输出保护	直流输出过压保护点	范围为–58.5V DC～–60.5V DC 内部故障过压时，模块锁死；外部电压达到–63V以上，且持续500ms以上，模块锁死。
交流防雷	标称雷击放电电流±20kA，最大雷击放电电流±40kA，8/20µs
直流防雷	差模10kA，共模20kA，8/20µs
安规设计	满足标准IEC 60950-1
MTBF	20万小时

表A-3 EMC指标

项目	规格
电磁干扰（EMI）	传导干扰	Class A，满足CISPR 22标准
	辐射干扰	Class A，满足CISPR 22标准
	谐波电流	IEC 61000-3-12
	电压波动和闪烁	IEC 61000-3-11
EMS	静电放电抗扰性（ESD）	壳体端口ESD指标满足IEC61000-4-2标准要求，判据B 接触放电：6kV；空气放电：8kV
	静电放电抗扰性（ESD）	信号端口ESD指标满足IEC61000-4-2标准要求，判据R 接触放电：2kV
	电快速脉冲群抗扰性（EFT）	满足IEC61000-4-4指标要求，判据B 交流电源端口：2kV 直流电源端口：2kV 信号端口：1kV
	辐射抗扰性（RS）	满足IEC61000-4-3指标要求，判据A 10V/m
	传导抗扰性（CS）	满足IEC6100-4-6指标要求，判据A 交流电源端口指标：10V 直流电源端口指标：10V 信号端口指标：3V
	浪涌抗扰性（SURGE）	满足IEC61000-4-5指标要求，判据B 交流电源端口：差模±6kV，共模±6kV，8/20us 直流电源端口：差模±2kV，共模±4kV，8/20us 系统信号端口：差模±1kV，共模±2kV，8/20us
	电压跌落和短时中断（DIP）	满足IEC61000-4-11指标要求
	防雷	交流输入端口：标称雷击放电电流±20kA，8/20us；最大雷击放电电流±40kA，8/20us 直流输出端口：差模10kA，共模20kA，8/20us 信号端口：差模0.5kV，共模1kV（1.2/50us）；DIN1-3满足差模3KA，共模5KA

表A-4 机柜规格

项目	规格
机柜尺寸（高×宽×深）	2000mm×600mm×600mm
机柜重量	≤110kg（不包含整流模块和电池）
防护等级	IP20
安装方式	落地安装，防静电地板安装
维护方式	前维护，支持靠墙（离墙壁距离≥100mm）
进出线方式	上进上出
