2.1 型号说明本手册主要涉及以下产品型号： l UPS5000-S-400K-SM l UPS5000-S-400K-FM l UPS5000-S-500K-SM l UPS5000-S-500K-FM l UPS5000-S-600K-SM l UPS5000-S-600K-FM l UPS5000-S-800K-SM l UPS5000-S-800K-FM 表2-1 UPS 型号说明
2.3.1 产品外观 图2-9 UPS 外观（400kVA、500kVA）

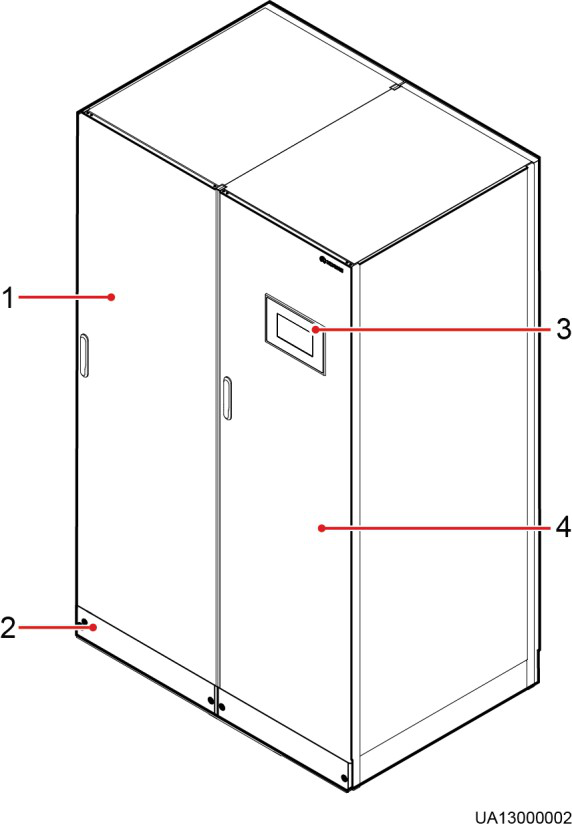

（1）功率柜 （2）地脚挡板 （3）监控显示模块 （4）旁路柜 2.3.1 产品结构 图2-12 产品结构（400kVA 标配版）

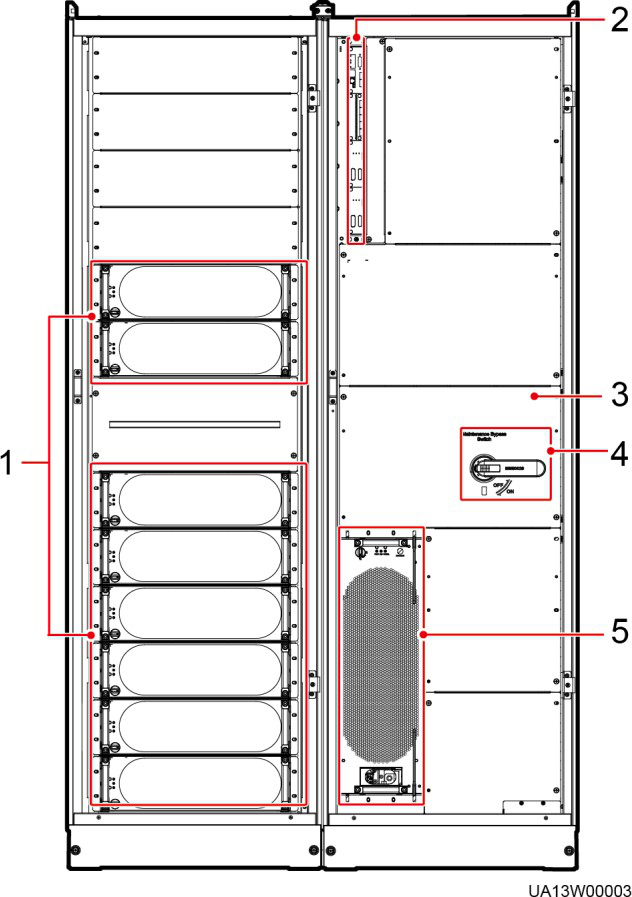

（1）功率模块 （2）控制模块 （3）配电模块盖板 （4）维修旁路开关 （5）旁路模块 2.3.1 功率模块 外观
图2-20 功率模块外观

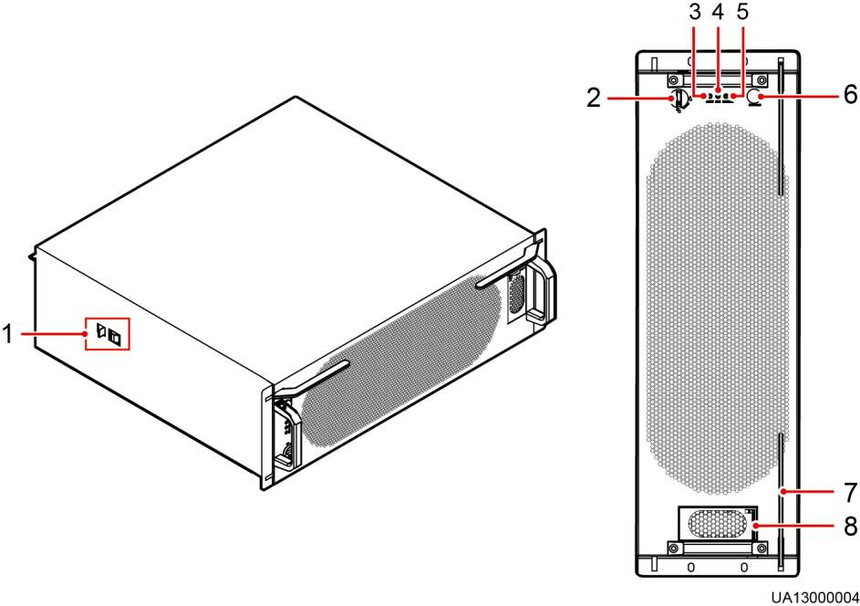

（1）限位锁 （2）工作指示灯 （3）告警指示灯 （4）故障指示灯 （5）就绪开关 （6）输出端口 （7）输入端口
表2-2 指示灯说明
功能主功率模块主要由 PFC 整流器和逆变器构成，其功能是将主路和电池输入经由 AC/DC 或 DC/DC 变换后，稳定 BUS 电压，然后经由逆变器（DC/AC）转换为正弦波输出。
规格特性

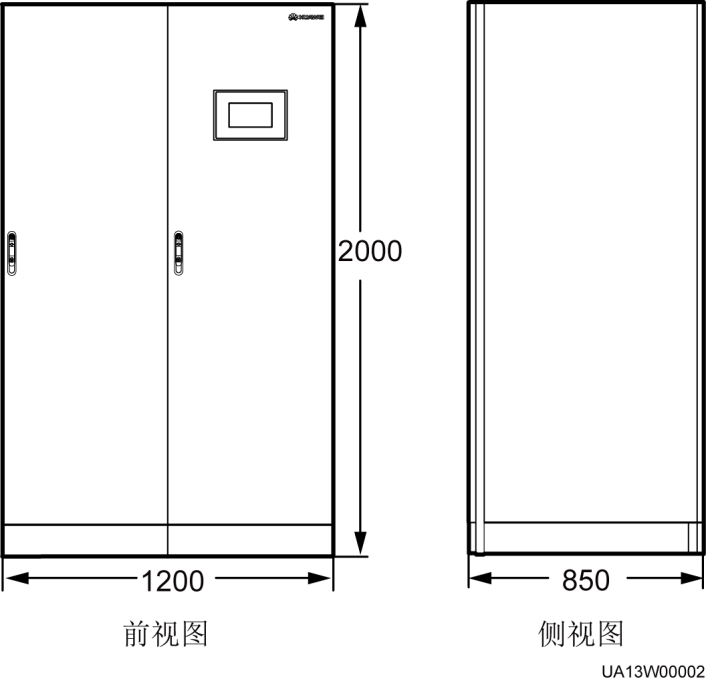

l 外形尺寸：130mm（高）×442mm（宽）×620mm（深） l 重量：≤ 35kg l 额定输出能力：50kVA/50kW l 功率密度：50kVA/3U 尺寸（400kVA/500kVA，单位：mm）
