华为TP48200B-N20B2室内通信电源，48V200A开关电源机柜

暂无价格
  • 产品说明
  • 产品参数

产品概述

TP48200B-N20B2、TP48200B-N20B3、TP48200B-L20B2、TP48400B-N20B3和TP48400B-L20B1是室内通信电源系统，将交流电或太阳能转换为稳定的直流电，为–48V系列的通信设备进行供电。TP48200B-N20B2、TP48200B-N20B3和TP48200B-L20B2最大输出电流是200A，TP48400B-N20B3和TP48400B-L20B1最大输出电流是400A，机柜外观如图2-1所示。

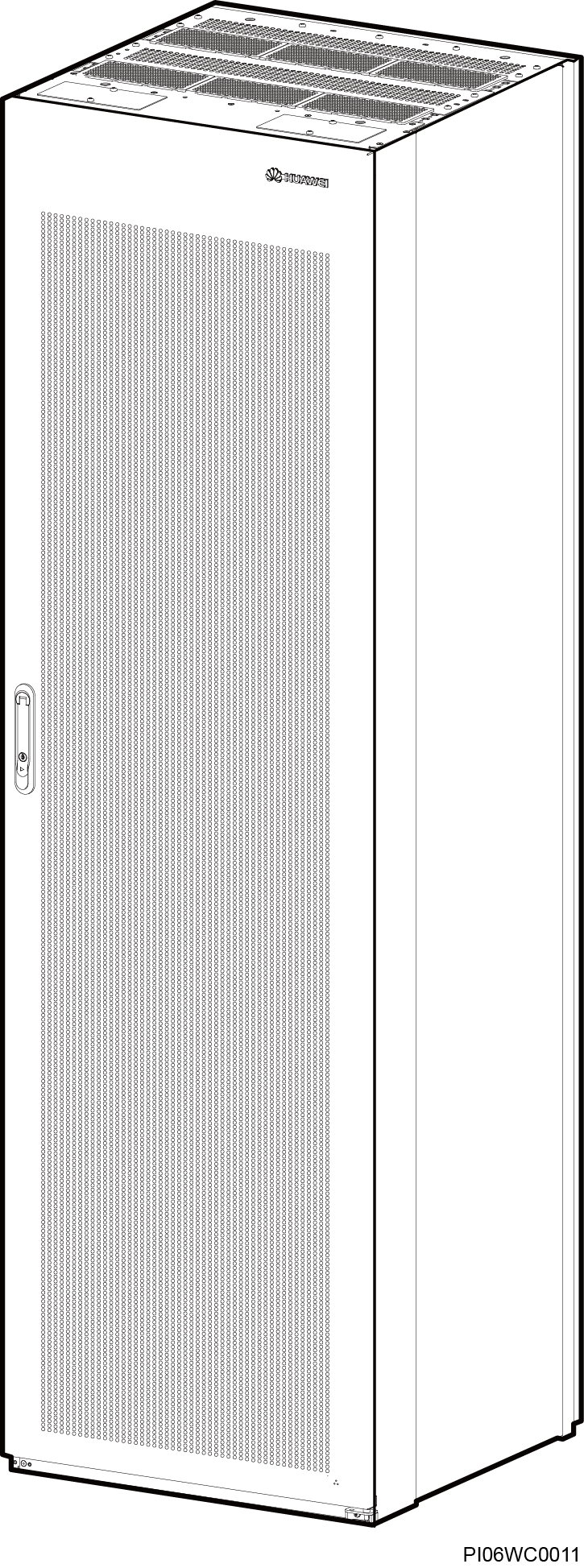

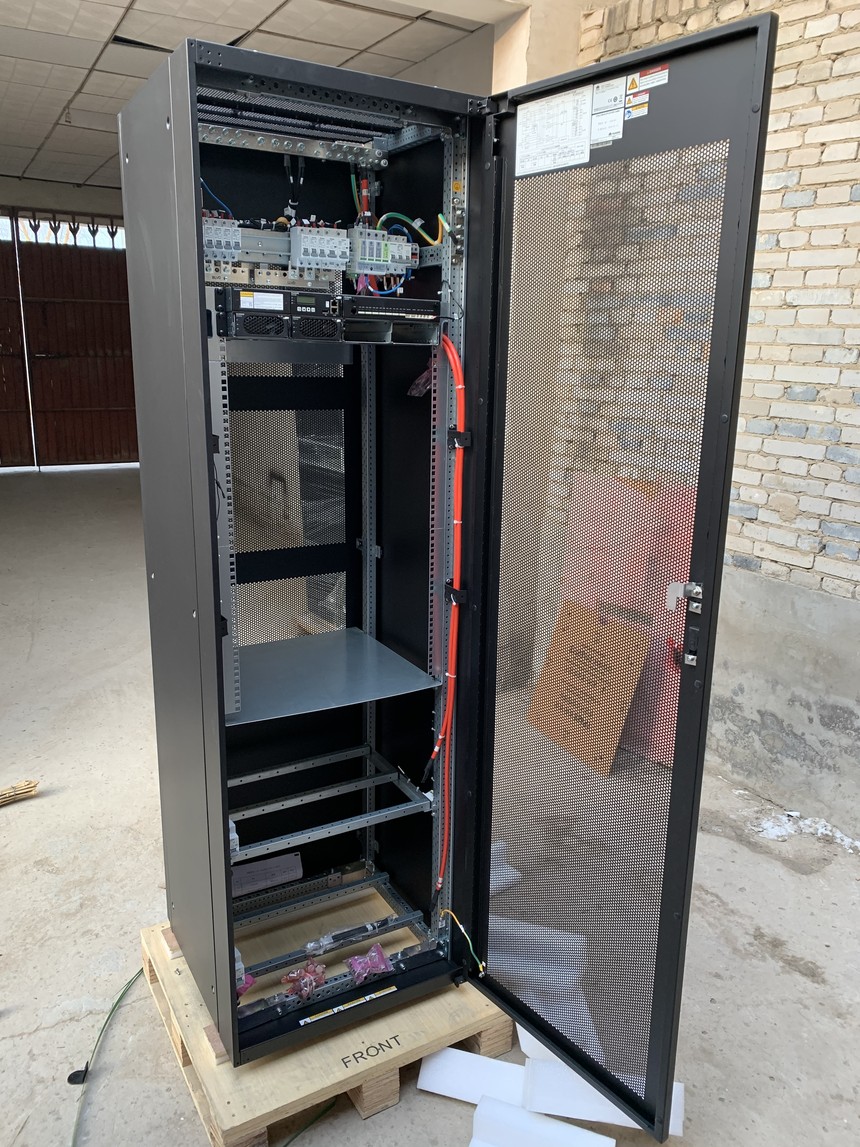

图2-1  机柜外观图



系统特点

  • 交流输入电压范围宽至85V AC～300V AC
  • 可接太阳能输入，电压范围宽至58V DC～150V DC
  • 完善的电池管理功能
  • 完善的交、直流防雷设计
  • 网络化设计，提供一路FE接口、一路RS485/RS232接口
  • 支持华为网管协议和电总协议，可与华为NetEco网管、M2000网管或第三方网管通信，组网灵活，可实现远程管理，无人值守
  • 支持LCD界面显示、按键操作
  • 支持WEB界面操作
  • 支持用户界面多语言功能，如英语、中文、西班牙语、葡萄牙语、意大利语、法语、俄语等
  • 支持整流模块、监控模块、太阳能模块和二次电源模块热插拔
  • 整流模块功率因数值达0.99
  • 高效整流模块效率最高达到96%，标效整流模块效率最高达到94%
  • 太阳能模块效率最高达到98.5%

  • 二次电源模块效率最高达到92%




系统配置

表2-1  系统配置

项目

TP48200B-N20B2

TP48200B-L20B2

TP48200B-N20B3

TP48400B-N20B3

TP48400B-L20B1

交流输入制式

220/380V AC三相四线兼容220V单相

110V双火线兼容220V单相

220/380V AC三相四线兼容220V单相

220/380V AC三相四线

220V AC三相三线

交流配电

交流输入空开：1×63A/3P

交流输入空开：1×100A/2P

交流输入空开：1×63A/3P

交流输入空开：1×63A/3P

交流输入空开：1×100A/3P

整流模块

  • 4个可安装槽位
  • 最大可支持4个R4850G2
  • 8个可安装槽位
  • 最大可支持8个R4850G2

太阳能模块（选配）

最大可支持2个S4850G1

无

太阳能配电单元（选配）

配置太阳能模块时必配

无

监控模块与用户接口模块

SMU02B与UIM02C

直流配电

BLVD支路：

  • 标配空开：2×32A/1P，3×16A/1P，1×10A/1P
  • 可扩展空开：10×（1A～63A）/1P

BLVD支路：

  • 标配空开：4×63A/1P，2×16A/1P，2×10A/1P
  • 可扩展空开：8×（1A～63A）/1P

LLVD支路：

  • 标配空开：2×80A/1P，1×32A/1P，2×20A/1P
  • 可扩展空开：2×（1A～125A）/1P，13×（1A～63A）/1P

LLVD支路：

  • 标配空开：2×100A/1P，2×63A/1P，4×32A/1P，2×16A/1P
  • 可扩展空开：2×（1A～125A）/1P，8×（1A～63A）/1P

电池支路：2×125A/1P

电池支路：2×125A/1P

电池支路：4×125A/1P

电池支路：4×125A/1P

电池支路：4×125A/1P

DC-DC电源系统（选配）

最大可支持4个PW48S24C

最大可支持4个PW48S24C

无

无

无

BBU组件（选配）

BBU需自上而下安装，可选配BBU安装组件（8U）、BBU挡风板（1U）、BBU风扇安装组件（16U）和侧舱（高×宽×深：2000mm×100mm×600mm）

  • 配置1～2个BBU时，无需配置BBU组件，直接安装在用户空间组件上
  • 配置3～5个BBU时，需配置BBU安装组件、BBU挡风板、BBU风扇安装组件和侧舱
  • 配置6～8个BBU时，需配置BBU安装组件、BBU风扇安装组件和侧舱

无

无

无

电池

最大可支持2组150Ah电池

最大可支持2组150Ah电池

最大可支持4组150Ah电池

最大可支持4组150Ah电池

最大可支持4组150Ah电池

用户空间

16U

16U

无

无

无

传感器

  • 必配：1个电池温度传感器
  • 选配：1个温湿度传感器

防雷器

  • 交流防雷：标称雷击放电电流20kA，最大雷击放电电流40kA，8/20µs
  • 直流防雷：差摸10kA，共模20kA，8/20µs

最大输出功率

12kW

12kW

12kW

24kW

24kW



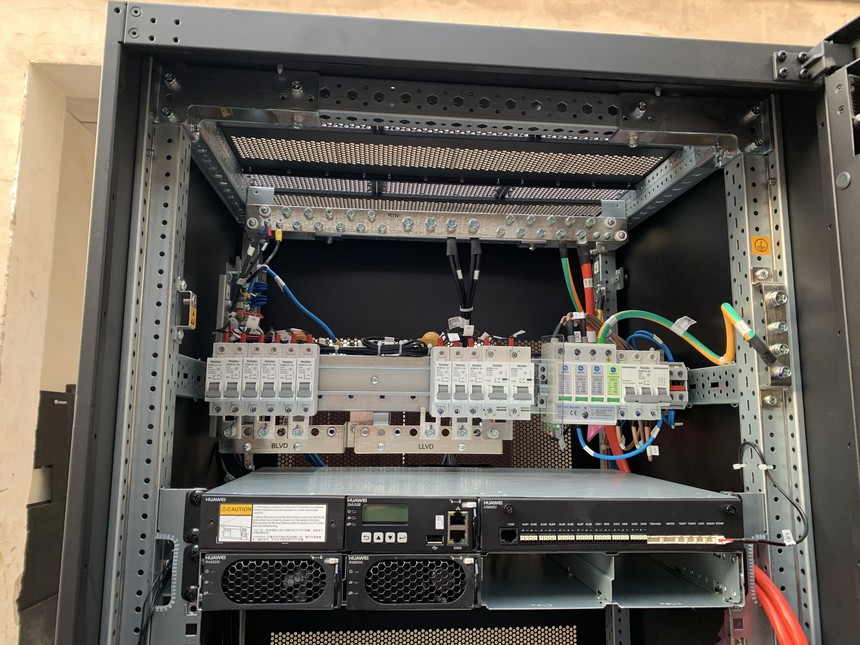

内部结构

TP48200B-N20B2

图3-1  TP48200B-N20B2内部结构

（1）RTN+母排

（2）次要负载下电支路（LLVD）

（3）重要负载下电支路（BLVD）

（4）监控模块SMU02B

（5）电池强制上电开关（盖板后）

（6）电池空开

（7）交流防雷器

（8）交流输入空开及端子

（9）机柜接地排

（10）用户接口模块UIM02C

（11）整流模块或太阳能模块安装空间

（12）用户设备安装空间（16U）

（13）电池安装空间



TP48200B-N20B3

图3-2  TP48200B-N20B3内部结构

（1）RTN+母排

（2）次要负载下电支路（LLVD）

（3）重要负载下电支路（BLVD）

（4）监控模块SMU02B

（5）电池强制上电开关（盖板后）

（6）电池空开

（7）交流防雷器

（8）交流输入空开及端子

（9）机柜接地排

（10）用户接口模块UIM02C

（11）整流模块或太阳能模块安装空间

（12）电池安装空间

TP48200B-L20B2

图3-3  TP48200B-L20B2内部结构

（1）RTN+母排

（2）次要负载下电支路（LLVD）

（3）重要负载下电支路（BLVD）

（4）监控模块SMU02B

（5）电池强制上电开关（盖板后）

（6）电池空开

（7）交流防雷器

（8）交流输入空开

（9）机柜接地排

（10）用户接口模块UIM02C

（11）整流模块或太阳能模块安装空间

（12）用户设备安装空间（16U）

（13）电池安装空间



TP48400B-N20B3

图3-4  TP48400B-N20B3内部结构

（1）RTN+母排

（2）次要负载下电支路（LLVD）

（3）重要负载下电支路（BLVD）

（4）监控模块SMU02B

（5）电池强制上电开关（盖板后）

（6）电池空开

（7）交流防雷器

（8）交流输入空开及端子

（9）机柜接地排

（10）用户接口模块UIM02C

（11）整流模块或太阳能模块安装空间

（12）电池安装空间

TP48400B-L20B1

图3-5  TP48400B-L20B1内部结构

（1）RTN+母排

（2）次要负载下电支路（LLVD）

（3）重要负载下电支路（BLVD）

（4）监控模块SMU02B

（5）电池强制上电开关（盖板后）

（6）电池空开

（7）交流防雷器

（8）交流输入空开

（9）机柜接地排

（10）用户接口模块UIM02C

（11）整流模块或太阳能模块安装空间

（12）电池安装空间



整流模块

整流模块将输入的交流电转换成稳定的直流电。

图3-6  整流模块外观

（1）运行指示灯

（2）告警指示灯

（3）故障指示灯

（4）拨销

（5）把手


表3-1  整流模块指示灯说明

指示灯

颜色

状态

说明

运行指示灯

绿色

常亮

整流模块有交流输入。

常灭

无交流输入。

整流模块内部损坏。

0.5Hz闪烁

人工查询状态。

4Hz闪烁

整流模块处于应用程序加载状态。

告警指示灯

黄色

常灭

整流模块无保护告警。

常亮

  • 环境温度过高预告警。
  • 环境温度过高或过低保护关机告警。

交流输入过欠压保护。

整流模块休眠关机。

0.5Hz闪烁

整流模块与外部通讯中断。

故障指示灯

红色

常灭

整流模块无故障。

常亮

输出过压锁死。

整流模块内部故障引起的无输出。



监控模块SMU02B

面板

图3-7  SMU02B面板

（1）运行指示灯

（2）次要告警指示灯

（3）重要告警指示灯

（4）按键

（5）USB接口（该端口支持安全保护机制）

（6）通信口RS485/RS232

（7）把手

（8）拨销

（9）通信口FE

（10）液晶显示屏



指示灯

表3-2  指示灯说明

名称

颜色

状态

说明

运行指示灯

绿色

常灭

监控模块故障或无直流输入

慢闪（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

次要告警指示灯

黄色

常灭

无次要告警和提示告警

常亮

有次要告警或提示告警

重要告警指示灯

红色

常灭

无紧急告警和重要告警

常亮

有紧急告警或重要告警

按键

表3-3  按键说明

按键

名称

说明

向上键

按向上键或向下键可以翻阅菜单或选择参数。

向下键

返回键

按返回键可退回上一级菜单并且不保存所设置的参数。

确认键

  • 在系统信息界面时，按确认键可进入主菜单。
  • 在主菜单中按确认键可进入下一级子菜单。
  • 在子菜单设置参数时按确认键可以保存参数。
说明：
  • 30秒内无按键操作LCD背光灯关闭。
  • 1分钟内无按键操作需重新登录。
  • 设置参数时长按或，参数值将快速增加或减小。
  • 同时按下和并持续10s，可重启SMU。
  • 同时按下和（或）并持续2s，可提高（或降低）LCD对比度。

USB接口

在USB接口中插入开站专用U盘，可进行快速开站，导入导出配置文件，导出运行日志和软件升级等操作。

通过USB接口安装专用WiFi模块后，可近端接入Web界面，方便操作。

非华为提供的WiFi模块，可能造成功能异常或数据丢失，由此带来的损失华为将不承担相应责任。

通信接口

表3-4  通信接口说明

通信接口

通信参数

通信协议

FE

10M/100M自适应

HTTPS协议、NetEco网管协议、SNMP协议、TCP-Modbus协议

RS485/RS232

波特率：1200bit/s、2400bit/s、4800bit/s、9600bit/s、14400bit/s、19200bit/s、115200bit/s

主从协议、电总协议、Modbus协议

说明：

以上端口都支持安全保护机制。

图3-8  通信接口引脚定义
表3-5  FE引脚定义

引脚

信号

说明

1

TX+

FE发送数据

2

TX-

3

RX+

FE接收数据

6

RX-

4、5、7、8

空

－

表3-6  RS485/RS232引脚定义

引脚

信号

说明

1

TX+

RS485发送数据

2

TX-

4

RX+

RS485接收数据

5

RX-

3

RX232

RS232接收数据

7

TX232

RS232发送数据

6

PGND

地（PE）

8

空

－




环境条件

表A-1  环境指标

项目

规格

工作温度

–10℃～＋45℃

运输温度

–40℃～＋70℃

贮存温度

–40℃～＋70℃

工作湿度

5%～95%（RH），无凝露

贮存湿度

5%～95%（RH），无凝露

海拔要求

0～4000m

（在2000m～4000m环境下高温降额，每升高200m，工作温度降低1℃）

其他要求

没有导电尘埃和腐蚀性气体、没有爆炸危险

灰尘度、腐蚀性物质、有害生物、霉菌等指标应符合ETSI EN 300 019-1-3（V2.3.2或更高版本）Class 3.1要求



电气指标

表A-2  电气指标

项目

规格

交流输入

输入制式

  • TP48200B-N20B2和TP48200B-N20B3：220/380V AC三相四线输入兼容220V AC单相
  • TP48200B-L20B2：110V双火线兼容220V AC单相
  • TP48400B-N20B3：220/380V AC三相四线
  • TP48400B-L20B1：220V AC三相三线

输入电压

85V AC～300V AC

输入频率

频率范围：45Hz～66Hz；标称频率：50Hz/60Hz

功率因数

≥0.99（额定输入，满载）

总谐波失真（THD）

≤10％（Vin=208V AC，220V AC，230V AC，50%-100% 负载）

直流输出

输出电压范围

–42V DC～–58V DC

默认输出电压

–53.5V DC

输出功率

参见整流模块和太阳能模块输出功率，系统最大输出功率为配置整流模块个数与单个整流模块输出功率的乘积和太阳能模块个数与单个太阳能模块输出功率的乘积之和

稳压精度

≤±1%

纹波和噪声

≤200mVp-p

电话衡重杂音

≤2mV

均流不平衡度

＜±5%（50%～100%负载）

交流输入保护

交流输入过压保护点

大于300V AC

交流输入过压恢复点

电压恢复到290V AC系统恢复输出

交流输入欠压保护点

小于85V AC

交流输入欠压恢复点

电压恢复到90V AC后系统恢复输出

直流输出保护

直流输出过压保护点

范围为–58.5V DC～–60.5V DC

  1. 内部故障过压时，模块锁死；
  2. 外部电压达到–63V以上，且持续500ms以上，模块锁死。

交流防雷

标称雷击放电电流20kA，最大雷击放电电流40kA，8/20µs

直流防雷

差模10kA，共模20kA，8/20µs

安规设计

满足标准IEC/EN60950-1

MTBF

20万小时



EMC指标

表A-3  EMC指标

项目

规格

电磁干扰（EMI）

传导干扰

满足CISPR 22标准

  • 交流口：Class A1
  • 直流口：Class A
  • 信号口：Class A

辐射干扰

Class A，满足CISPR 22标准

谐波电流

IEC 61000-3-12

电压波动和闪烁

IEC 61000-3-11

EMS

静电放电抗扰性（ESD）

壳体端口ESD指标满足IEC61000-4-2标准要求，B判据

接触放电：6kV；空气放电：8kV

信号端口ESD指标满足IEC61000-4-2标准要求，R判据

接触放电：2kV；

电快速脉冲群抗扰性（EFT）

IEC61000-4-4，B判据

交流电源口2kV，直流电源口2kV，信号口1kV

辐射抗扰性（RS）

IEC61000-4-3，A判据

10V/m

传导抗扰性（CS）

IEC61000-4-6，A判据

交直流电源口满足10V的指标要求，信号口满足3V指标要求

浪涌抗扰性（SURGE）

IEC61000-4-5，B判据

交流电源端口：差模6kV，共模6kV，8/20us

直流电源端口：差模2kV，共模4kV，8/20us

信号端口：差模1kV，共模4kV，或差共模250A，8/20us

电源跌落抗扰度（DIP）

满足IEC 61000-4-11标准要求

注1：此为A级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。



机柜指标

表A-4  机柜规格

项目

规格

机柜尺寸（高×宽×深）

2000mm×600mm×600mm

收容空间

TP48200B-N20B2和TP48200B-L20B2：19英寸机架到后部限制深度小于470mm，19英寸机架到前部（包含走线）深度小于110mm

机柜重量

  • TP48200B-N20B2，TP48200B-N20B3和TP48200B-L20B2：≤116kg（不包含整流模块和电池）
  • TP48400B-N20B3和TP48400B-L20B1：≤126kg（不包含整流模块和电池）

防护等级

IP20

安装方式

落地安装，防静电地板安装

维护方式

前维护，支持靠墙（离墙壁距离≧100mm）

进出线方式

上进线上出线
