航天TIFP-1P16S-48V50AH-C10磷酸铁锂锂电池参数，48V50AH磷酸铁锂锂电池，高频开关电源锂电池组

航天TIFP-1P16S-48V50AH-C10磷酸铁锂锂电池参数，48V50AH磷酸铁锂锂电池，高频开关电源锂电池组安装指导：

上海航天TIFP-1P16S-48V50AH-C10磷酸铁锂锂电池安装指导:

  1，拆开货箱，取出TIFP-1P16S-48V50AH-C10磷酸铁锂锂电池组；

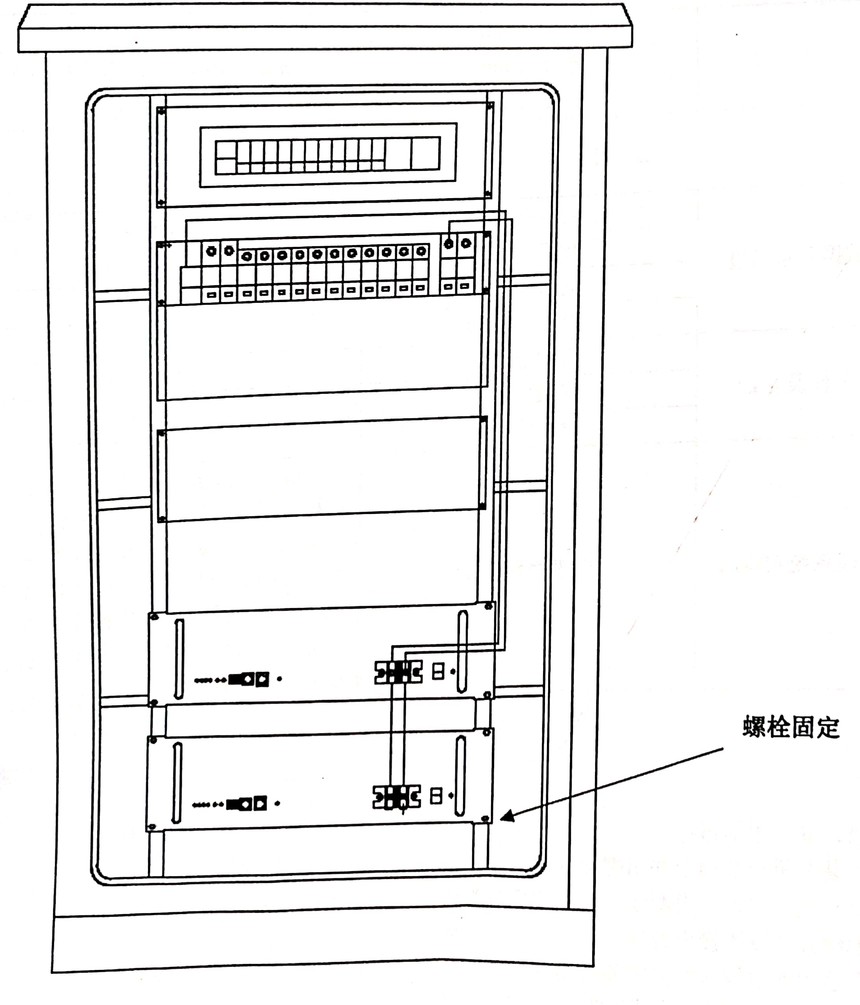

  2，TIFP-1P16S-48V50AH-C10磷酸铁锂锂电池组安装在机柜插槽上并用螺栓固定；

  3，连接机柜与48V50AH磷酸铁锂锂电池组连接电源线，根据线标分别连接机柜的正极和负极；

  4，连接48V50AH磷酸铁锂锂电池组并并联连接电源线

  5，连接动环监控通信线（如果需要应用此功能）；

  6，ADD通信接口连接及通信地址设置:（专业人员方可操作）

  ①.通信接口连接:机并联时RS485接口作为并机通信接口，RS232接口作为上联通信接口。PC机或智能终端设备可以通过RS232接口读取任一并联             PACK  的电池数据（具体连接方式见说明书中电池组系统接线图）
 ②.通信地址设置:在进行多机并联通信操作时通过拨码开关进行通信地址设置，拨码开关位置在保护板插口的左边形状如图：“”。拨码控制    是用二进制方式控制地址，地址0的定义为“ ”（黑点是OFF状态，空白是ON状态，以下同），地址1的定义为“ ”，地址2的定    义“ ”为其他地址以此类推。BMS只有在复位后进行一次拨码地址的识 别，所以在有拨码地址更换时请复位BMS。拨码地址为0时，BMS配    置为单机工作模式；拨码地址为1时，BMS配置为主机工作模式；拨码地址为2至8时，BMS配置为从机工作模式。

  航天TIFP-1P16S-48V50AH-C10磷酸铁锂锂电池参数，48V50AH磷酸铁锂锂电池，高频开关电源锂电池组接口定义：

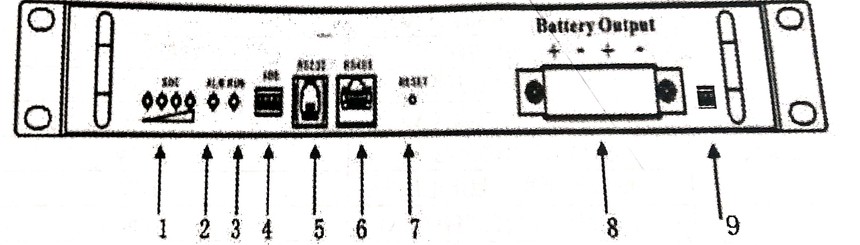

上海航天TIFP-1P16S-48V50AH-C10磷酸铁锂锂电池组接口定义:

  1.高频开关电源锂电池组指示剩余电池容量状态

  2.高频开关电源锂电池组指示剩余电池容量状态

  3.ALM:故障指示，有故障时红灯亮

  4.RuN:指示设备运行状态

  5.ADD:设置通信地址

  6.RS-232: RJ11，上联通讯，RS-232通讯接口。

  7.RS-485: RJ45，级联通讯，RS-485通讯接口。

  8.RESET:复位键

  9.正负极:48V 电源接口

 10.启动开关
航天TIFP-1P16S-48V50AH-C10磷酸铁锂锂电池参数，48V50AH磷酸铁锂锂电池，高频开关电源锂电池组
航天TIFP-1P16S-48V50AH-C10磷酸铁锂锂电池参数，48V50AH磷酸铁锂锂电池，高频开关电源锂电池组型号定义：

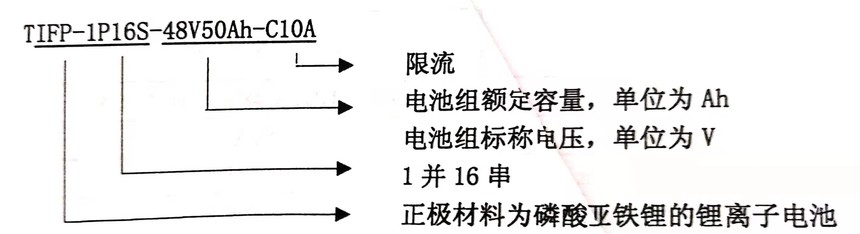

上海航天TIFP-1P16S-48V50AH-C10磷酸铁锂锂电池组型号定义:

  航天TIFP-1P16S-48V50AH-C10磷酸铁锂锂电池参数，48V50AH磷酸铁锂锂电池，高频开关电源锂电池组技术指标：

上海航天TIFP-1P16S-48V50AH-C10磷酸铁锂锂电池技术指标:
