华为通信电源F01T300,华为48V室外开关电源机柜.

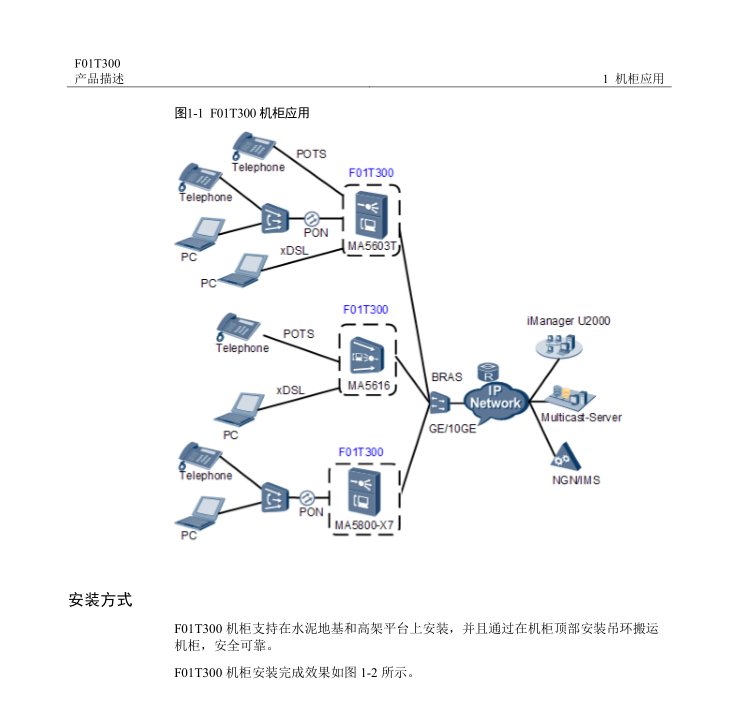

机柜应用：

F01T300机柜可内置 MA5800-X7、MA5603T 和 MA5616 设备，通过配置不同的业务

板可以支持 PON、POTS、xDSL、Vectoring、SuperVector 和 GE（P2P）接入。

机柜定位：

l  F01T300 机柜应用于除北美市场外的全球市场，对于市电不稳定的区域提供蓄电.

池备电和油机接口。

l  F01T300 机柜为密闭型机柜，主要应用在小区、城市街道、乡村野外等室外场

景。

l  F01T300 机柜提供室外型中容量解决方案，最大支持 384 路铜线、192 端口 PON

或 336 端口 GE（P2P）业务线接入。

机柜特点

5

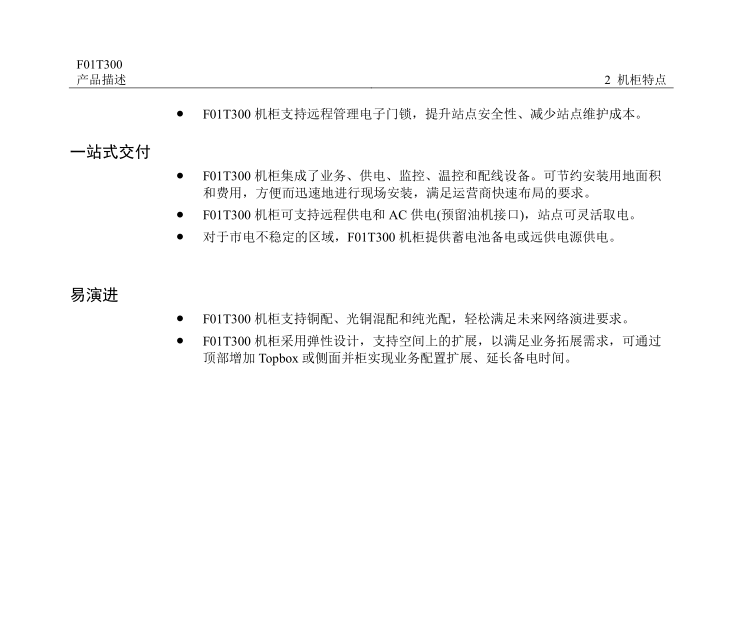

l  F01T300 机柜支持远程管理电子门锁，提升站点安全性、减少站点维护成本。

一站式交付

l  F01T300 机柜集成了业务、供电、监控、温控和配线设备。可节约安装用地面积

和费用，方便而迅速地进行现场安装，满足运营商快速布局的要求。

l  F01T300 机柜可支持远程供电和 AC 供电(预留油机接口)，站点可灵活取电。

l  对于市电不稳定的区域，F01T300 机柜提供蓄电池备电或远供电源供电。

易演进

l  F01T300 机柜支持铜配、光铜混配和纯光配，轻松满足未来网络演进要求。

l  F01T300 机柜采用弹性设计，支持空间上的扩展，以满足业务拓展需求，可通过

顶部增加 Topbox 或侧面并柜实现业务配置扩展、延长备电时间。

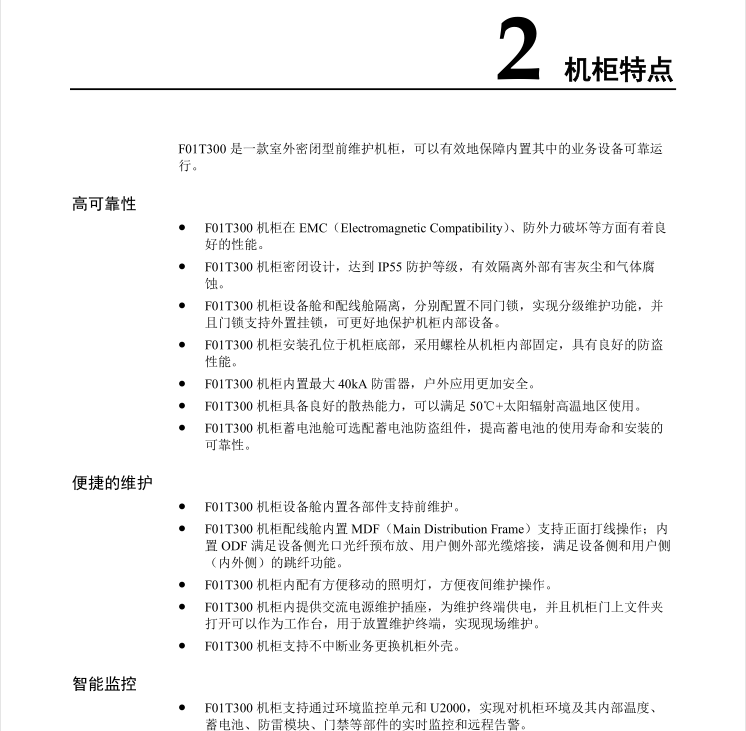

 机柜特点

F01T300 是一款室外密闭型前维护机柜，可以有效地保障内置其中的业务设备可靠运

行。

高可靠性

l  F01T300 机柜在 EMC（Electromagnetic Compatibility）、防外力破坏等方面有着良

好的性能。

l  F01T300 机柜密闭设计，达到 IP55 防护等级，有效隔离外部有害灰尘和气体腐

蚀。

l  F01T300 机柜设备舱和配线舱隔离，分别配置不同门锁，实现分级维护功能，并

且门锁支持外置挂锁，可更好地保护机柜内部设备。

l  F01T300 机柜安装孔位于机柜底部，采用螺栓从机柜内部固定，具有良好的防盗

性能。

l  F01T300 机柜内置最大 40kA 防雷器，户外应用更加安全。

l  F01T300 机柜具备良好的散热能力，可以满足 50℃+太阳辐射高温地区使用。

l  F01T300 机柜蓄电池舱可选配蓄电池防盗组件，提高蓄电池的使用寿命和安装的

可靠性。

便捷的维护

l  F01T300 机柜设备舱内置各部件支持前维护。

l  F01T300 机柜配线舱内置 MDF（Main Distribution Frame）支持正面打线操作；内

置 ODF 满足设备侧光口光纤预布放、用户侧外部光缆熔接，满足设备侧和用户侧

（内外侧）的跳纤功能。

l  F01T300 机柜内配有方便移动的照明灯，方便夜间维护操作。

l  F01T300 机柜内提供交流电源维护插座，为维护终端供电，并且机柜门上文件夹

打开可以作为工作台，用于放置维护终端，实现现场维护。

l  F01T300 机柜支持不中断业务更换机柜外壳。

智能监控

l  F01T300 机柜支持通过环境监控单元和 U2000，实现对机柜环境及其内部温度、

蓄电池、防雷模块、门禁等部件的实时监控和远程告警。

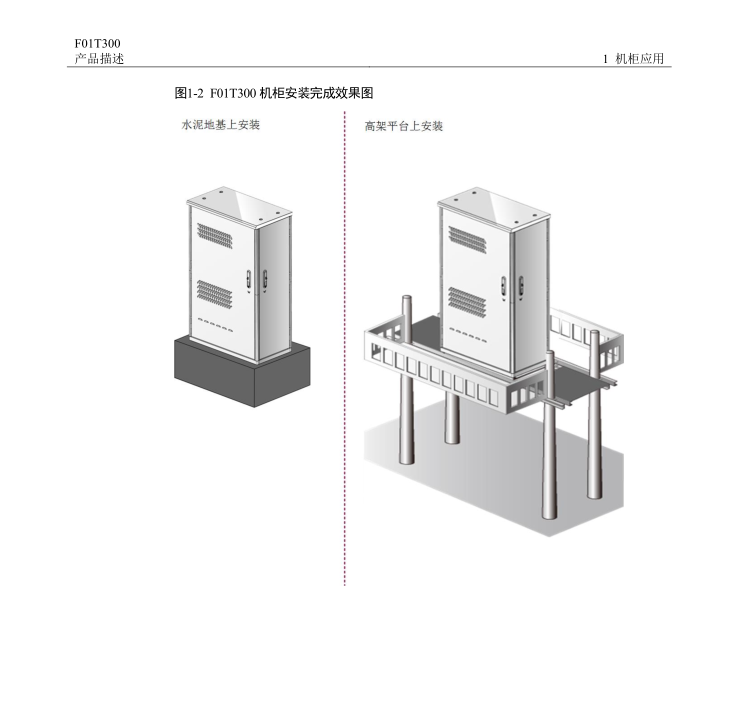

水泥地基或高架平台

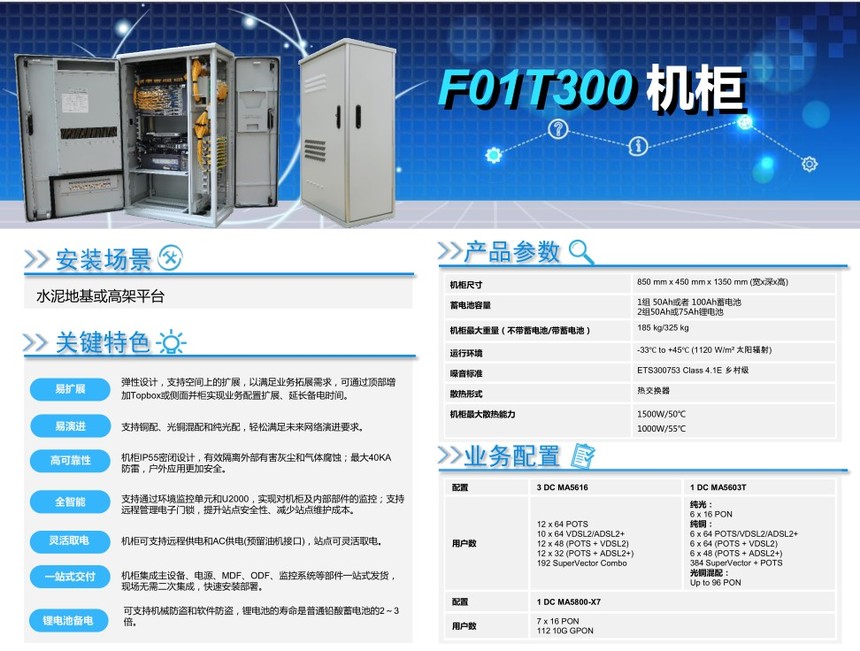

机柜尺寸

850 mm x 450 mm x 1350 mm (宽x深x高)

蓄电池容量

1组 50Ah或者 100Ah蓄电池

2组50Ah或75Ah锂电池

机柜最大重量（不带蓄电池/带蓄电池）

185 kg/325 kg

运行环境

-33℃ to +45℃ (1120 W/m2 太阳辐射)

噪音标准

ETS300753 Class 4.1E 乡村级

散热形式

热交换器

机柜最大散热能力 1500W/50℃

1000W/55℃

支持铜配、光铜混配和纯光配，轻松满足未来网络演进要求。

机柜IP55密闭设计，有效隔离外部有害灰尘和气体腐蚀；最大40KA

防雷，户外应用更加安全。

支持通过环境监控单元和U2000，实现对机柜及内部部件的监控；支持

远程管理电子门锁，提升站点安全性、减少站点维护成本。

机柜可支持远程供电和AC供电(预留油机接口)，站点可灵活取电。

弹性设计，支持空间上的扩展，以满足业务拓展需求，可通过顶部增

加Topbox或侧面并柜实现业务配置扩展、延长备电时间。

机柜集成主设备、电源、MDF、ODF、监控系统等部件一站式发货，

现场无需二次集成，快速安装部署。

易扩展

易演进

高可靠性

全智能

灵活取电

一站式交付

F01T300 机柜

安装场景

产品参数

关键特色

配置 3 DC MA5616 1 DC MA5603T

用户数

12 x 64 POTS

10 x 64 VDSL2/ADSL2+

12 x 48 (POTS + VDSL2)

12 x 32 (POTS + ADSL2+)

192 SuperVector Combo

纯光：

6 x 16 PON

纯铜：

6 x 64 POTS/VDSL2/ADSL2+

6 x 64 (POTS + VDSL2)

6 x 48 (POTS + ADSL2+)

384 SuperVector + POTS

光铜混配：

Up to 96 PON

配置 1 DC MA5800-X7

用户数

7 x 16 PON

112 10G GPON

可支持机械防盗和软件防盗，锂电池的寿命是普通铅酸蓄电池的2～3倍.
