机柜配置

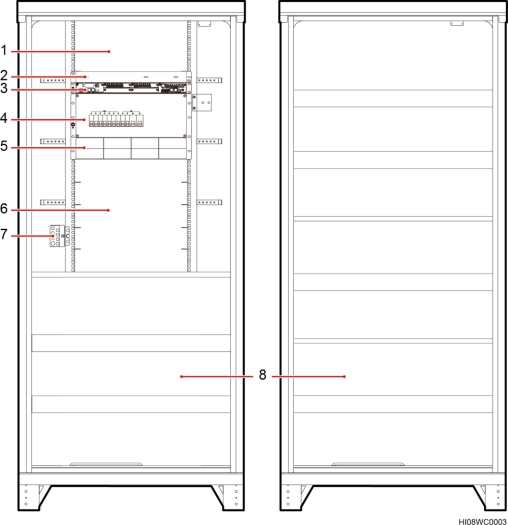

ICC701-HA2-C2 机柜配置如下图所示。

ICC701-HA2-C2 机柜配置（前视图和后视图）

3.2 安装空间要求

介绍机柜的尺寸及安装空间要求。

机柜安装空间要求如下图所示。（单位：mm）

图3-2 安装空间要求

3.3 用户设备规格介绍

当用户设备需要放置于华为机柜内时，必须满足尺寸、散热、温度等规格要求。

尺寸要求

尺寸要求如图 3-4 所示。

l 宽度：19 英寸标准设备的宽度。

l 深度：自然散热和左右风道散热的用户设备深度不超过 280mm；前后风道散热的用户设备深度不超过 265mm。

l 面板走线空间：不超过 100mm。

散热风道要求

l 如果用户设备有内置风扇，必须为左右风道（风流方向从左到右）或前后风道

（风流方向从前到后）。

l 如果用户设备无内置风扇（自然散热），设备安装槽位上下必须留有至少 1U 的空闲槽位作为散热空间。

温度规格要求

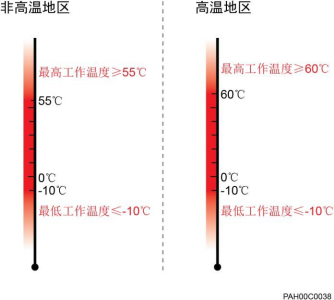

在非高温地区和高温地区，用户设备的温度规格要求不同，具体要求如下图所示。

非高温地区和高温地区的解释如下:

l 非高温地区：最高环境温度低于或等于 40℃的地区。

l 高温地区：最高环境温度高于 40℃的地区。

图3-3 用户设备温度规格要求

以非高温地区为例，对上图的举例说明如下:

假设用户设备工作温度为 t，若-15℃≤t≤60℃，则该用户设备符合要求；若-5℃≤t≤60℃，则该用户设备不符合要求。

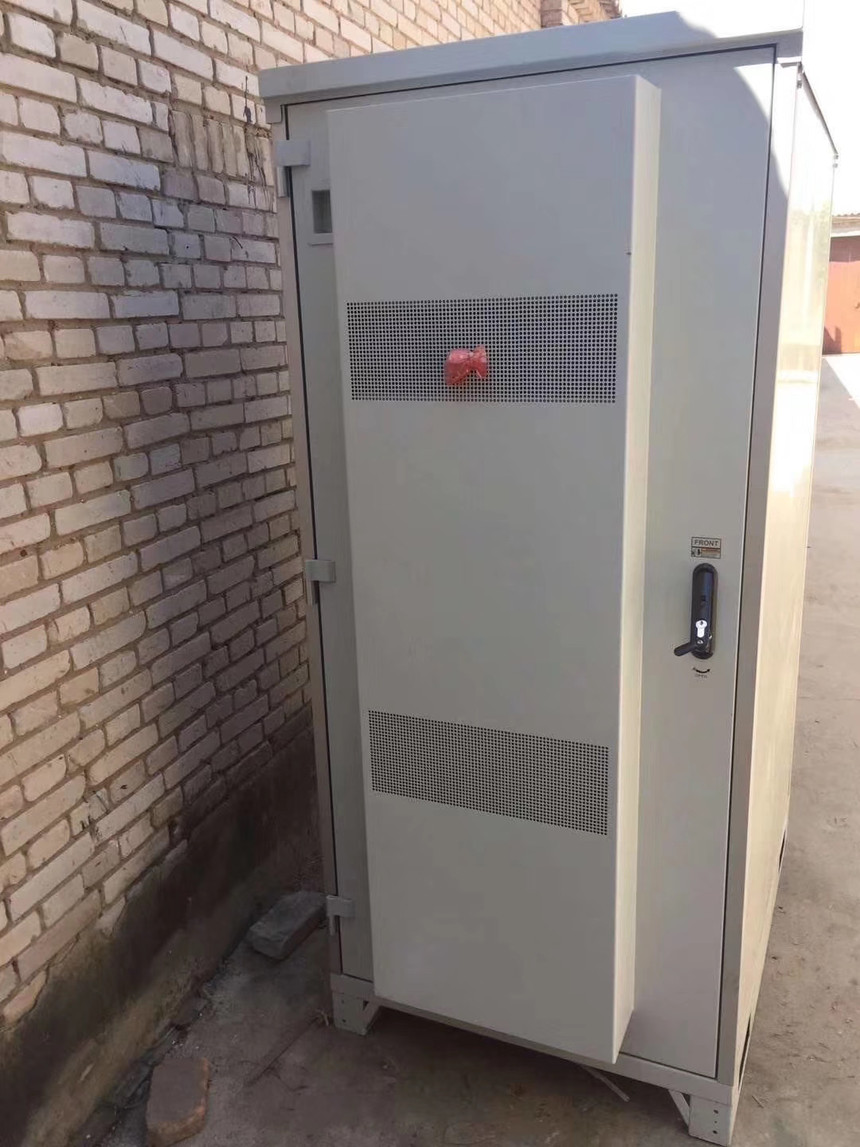

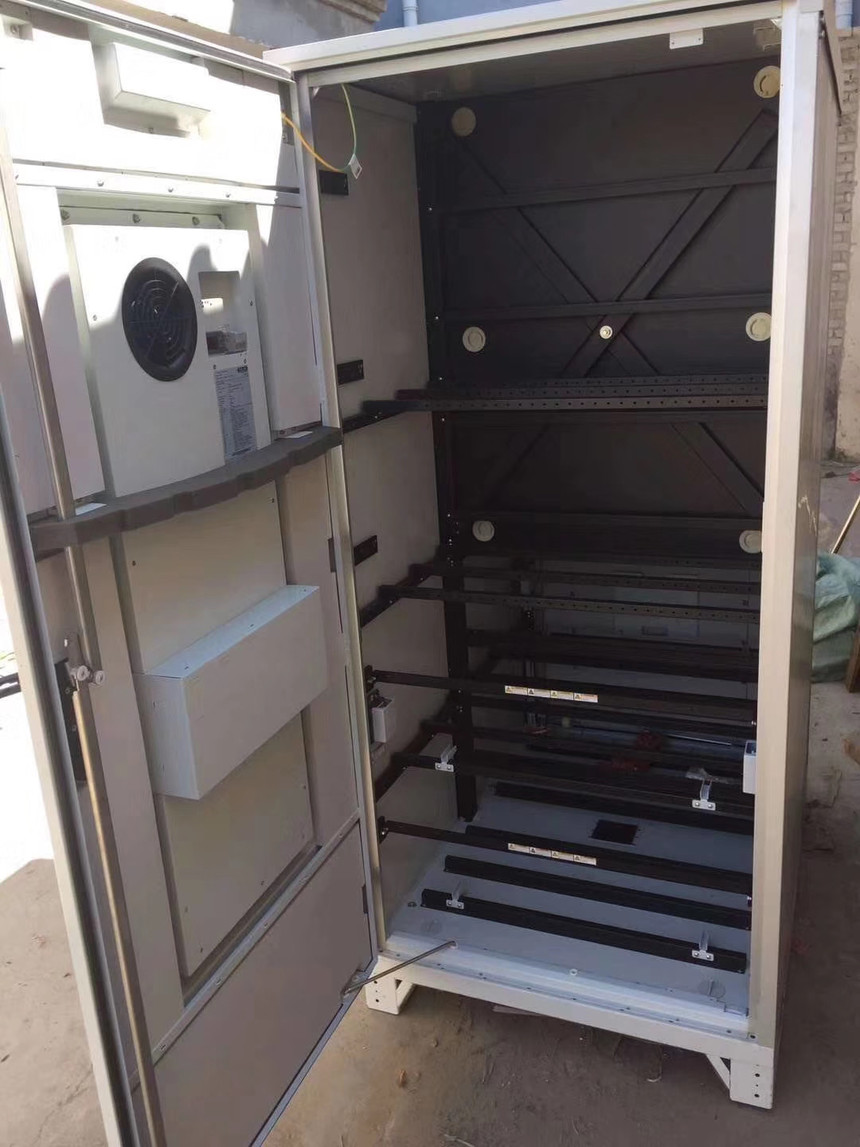

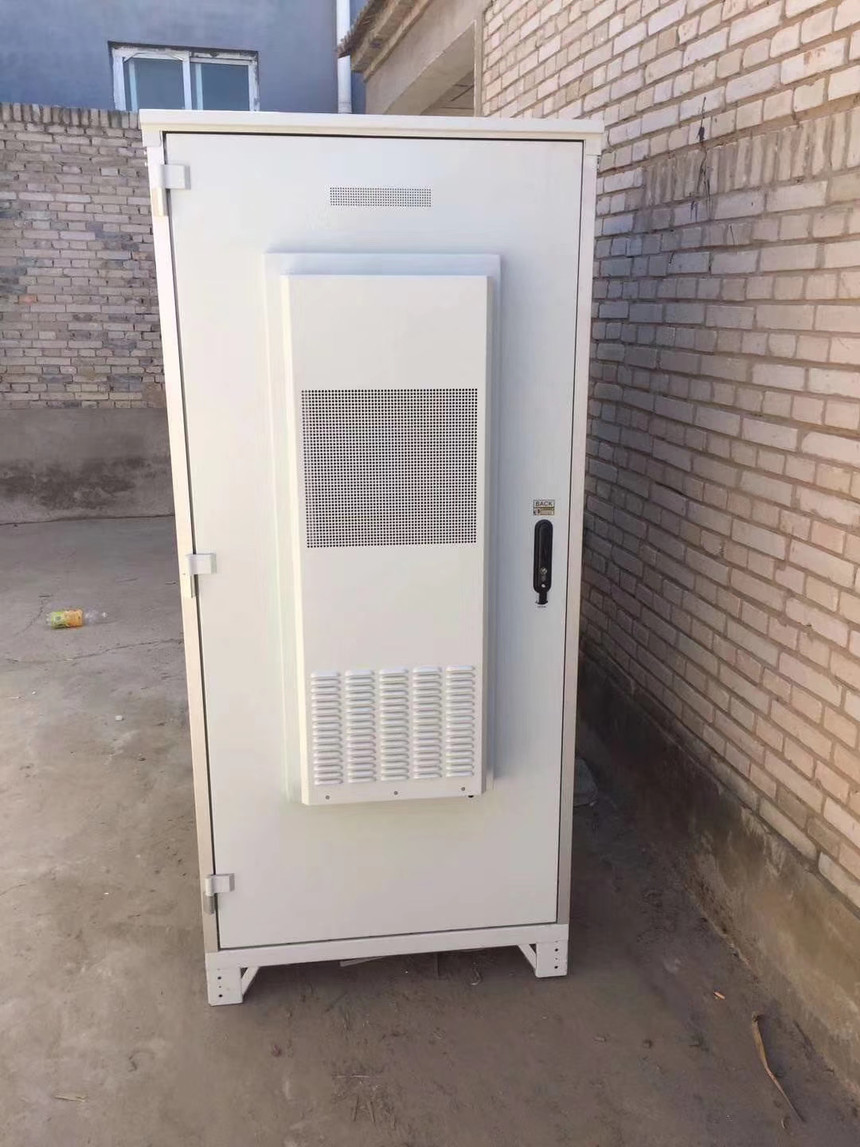

华为前后开门室外机柜,ICC701-HA2-C2 ，900mm(宽)*1560mm(深)*2030mm(高), 设备舱TEC and 19机架, 电池舱TEC
