华为通信电源ETP4830-A1OLT电源技术参数

华为通信电源ETP4830-A1 华为OLT电源

OLT C300/MA5680T配套电源,-48V直流电源,华为交流转直流电源.

产品概述

ETP4830-A1 是盒式电源系统，给–48V DC 系列的通信设备进行供电。ETP4830-A1 电

源系统采用 15A 整流模块，组成系统后最大输出电流为 30A。

型号说明

ETP4830-A1 型号说明

ETP4830-A1

系统特点

ETP4830-A1 主要特点如下：

l  电压范围宽 85V AC～300V AC

l  完善的电池管理功能

l  SMU01A 支持 SNMP、HTTPS 等多种安全协议，可与华为 NetEco 或者第三方网

管通信，组网灵活，支持 WEB 界面操作功能，实现远程管理，无需人员值守

l  SMU01B 支持华为主从协议，可接入 U2000

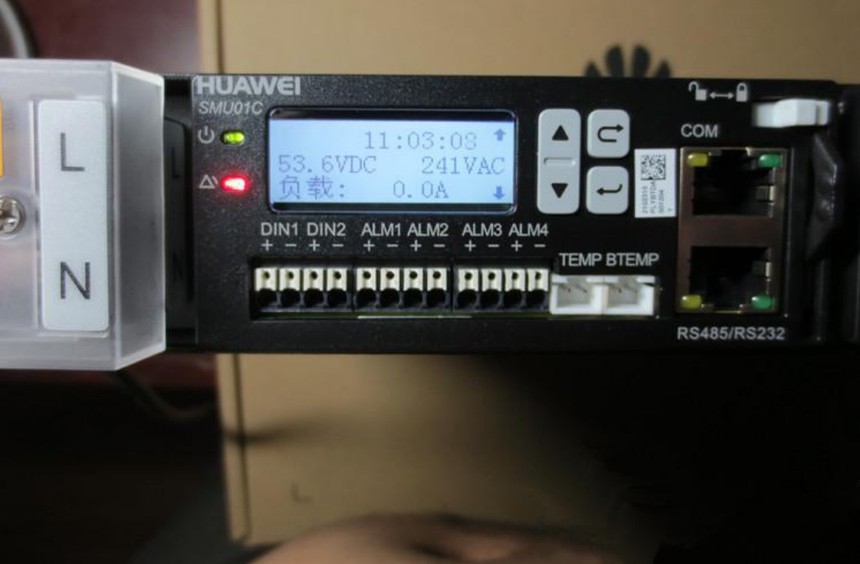

l  SMU01C 支持电总协议，可接入动环

l  支持 LCD 界面显示、按键操作

l  支持电子标签识别功能

l  支持整流模块、监控模块热插拔

l  支持同容量高效、标效整流模块混插

l  整流模块功率因数值达 0.99

工作原理

电源系统工作原理示意图如图 2-2 所示，交流电通过交流配电单元进入整流模块，整

流模块将交流电转成–48V 直流电，由直流配电单元给多路负载供电。

交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电

流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后，

整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。

监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常，

及时上报告警信号。

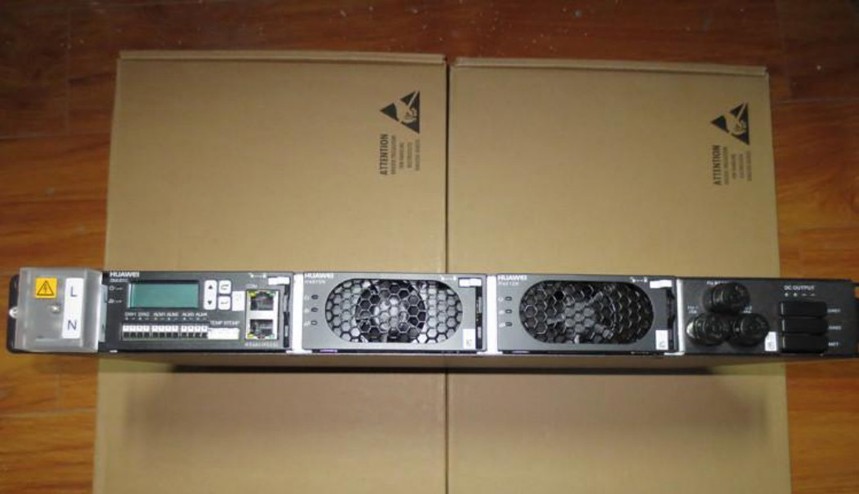

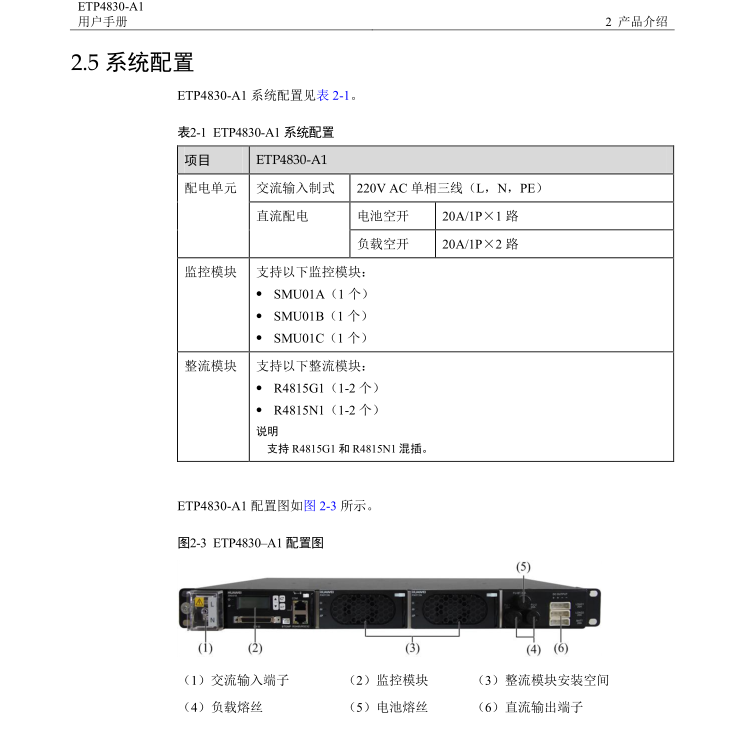

ETP4830-A1 系统配置

项目  ETP4830-A1

配电单元  交流输入制式  220V AC 单相三线（L，N，PE）

直流配电  电池空开  20A/1P×1 路

负载空开  20A/1P×2 路

监控模块  支持以下监控模块：

l

SMU01A（1 个）

l

SMU01B（1 个）

l

SMU01C（1 个）

整流模块  支持以下整流模块：

l

R4815G1（1-2 个）

l

R4815N1（1-2 个）

说明

支持 R4815G1 和 R4815N1 混插。

整流模块指示灯说明

指示灯  颜色  状态  说明

电源指示灯  绿色  常亮  整流模块有交流输入。

常灭  无交流输入。

整流模块内部损坏。

0.5Hz 闪烁  人工查询状态。

4Hz 闪烁  整流模块处于应用程序加载状态。

告警指示灯  黄色  常灭  整流模块无保护告警。

常亮

l

环境温度过高引发的整流模块限功率

预告警。

l

环境温度过高或过低保护关机告警。

交流输入过欠压保护。

整流模块休眠关机。

0.5Hz 闪烁  整流模块与外部通讯中断。

故障指示灯  红色  常灭  整流模块无故障。

常亮  输出过压锁死。

整流模块内部故障引起的无输出。

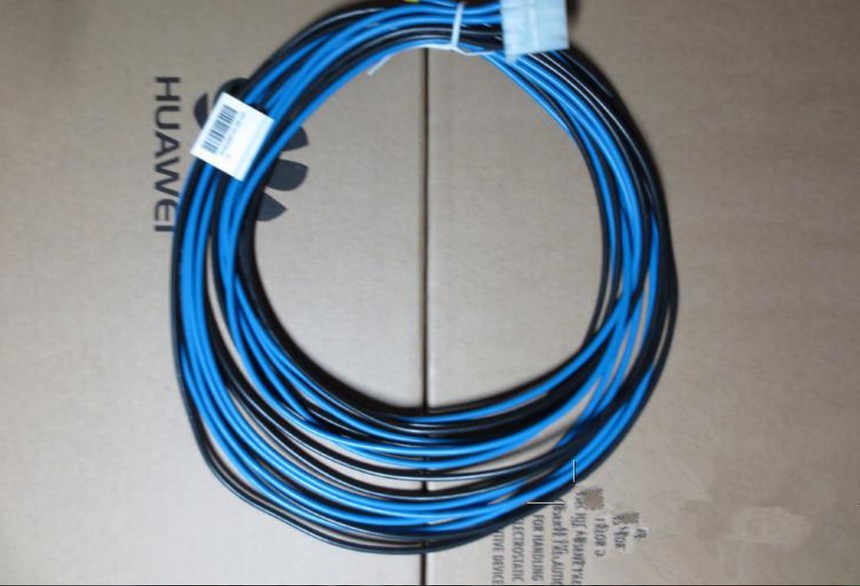

数据线：

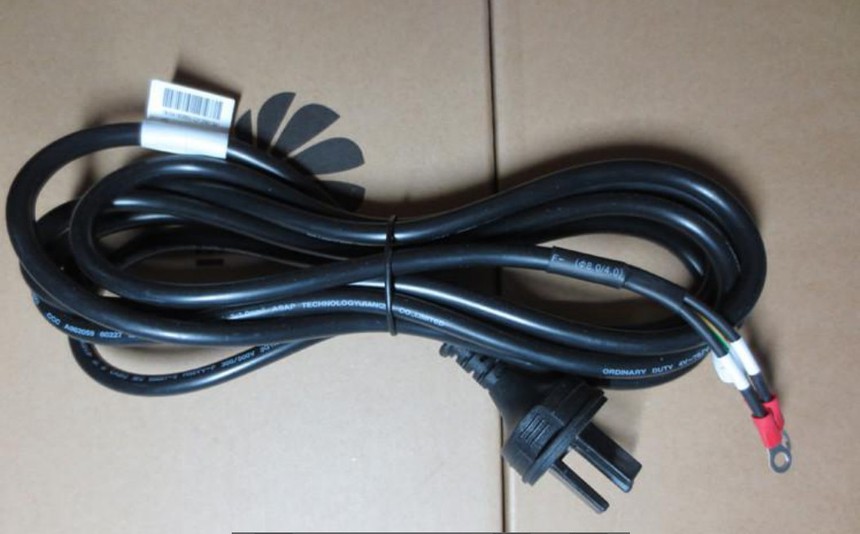

电源线：

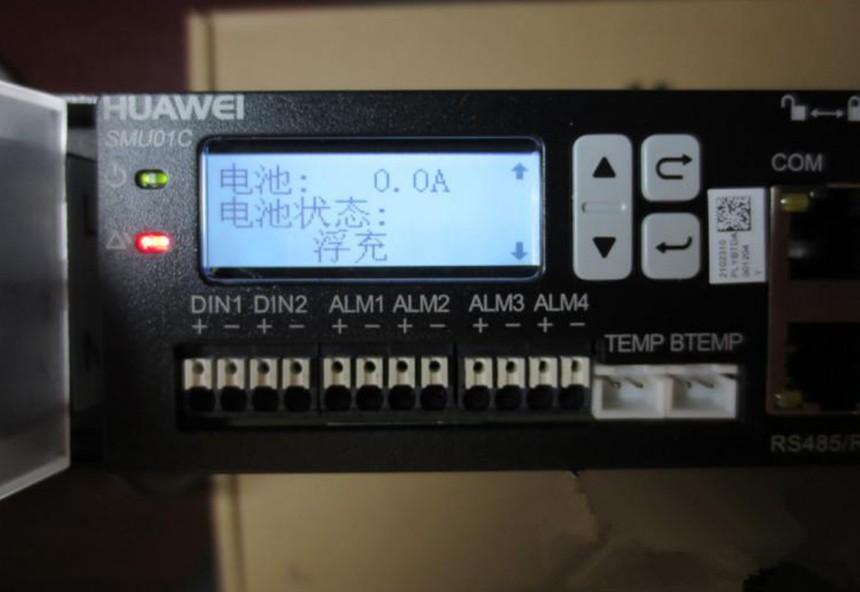

SMU01A

请将“电池组数”设置为“1”，“电池额定容量”设置为电池组容量之和并根据实际情

况设置“充电系数”。

表6-4 SMU01A 电池参数

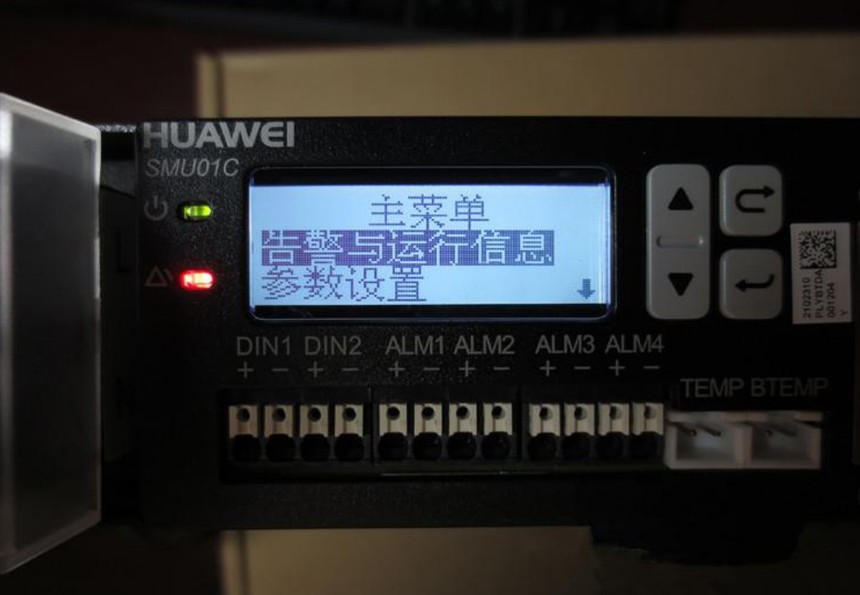

主菜单  二级菜单  默认值  设置值

快速设置  电池组数  1  1

电池额定容量  65Ah  电池组容量之和

充电系数  0.15C10  根据实际情况在

0.05C10～0.25C10

范围内进行设置。

SMU01B 和 SMU01C

请将“电池组数”设置为“1”，“容量”设置为电池组容量之和并根据实际情况设置

“充电系数”。

表6-5 SMU01B 和 SMU01C 电池参数

主菜单  二级菜单  三级菜单  默认值  设置值

参数设置  电池参数设置  电池组数  1  1

容量  40Ah  电池组容量之和

充电系数  0.15C10  根据实际情况在

0.05C10～0.25C10

范围内进行设置。

6.6 设置直流参数（可选）

根据用户需求，配置直流参数。

表6-6 直流参数

主菜单  二级菜单  三级菜单  默认值  可选范围

参数设置  直流参数设置  浮充  53.5V  47.0V～56.5V

（小于等于均充电

压）

均充  56.5V  53.5V～57.0V

（大于浮充电压，

小于等于直流过压

告警 -1V）

过压告警  58.0V  58.0V～60.0V

欠压告警  45.0V  43.1V～51.5V

电池下电允许  是  是，否

电池下电电压  43.0V  38.0V～44.9V
