华为通信开关电源ETP4890-A2 华为OLT电源 直流电源系统技术参数

华为ETP4890-A2 华为OLT电源 直流电源系统

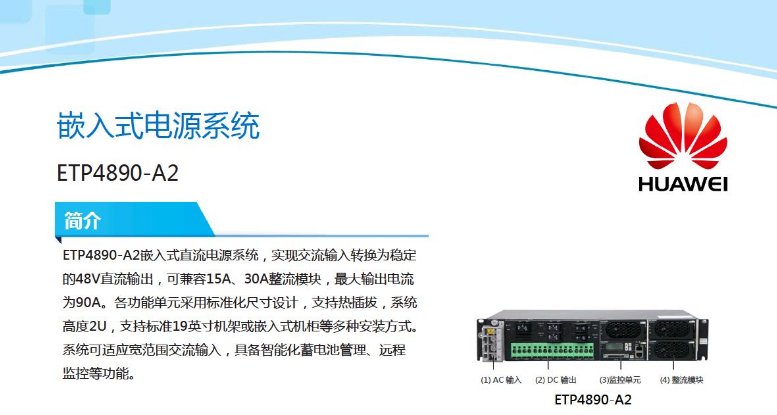

ETP4890-A2是一种应用场景非常广泛的盒式-48V直流电源系统，可以兼容配置15A高效、15A标效和30A高效三种整流模块。ETP4890-A2系统各功能单元采用标准化尺寸设计，不同功率单元混插，组成不同配置的盒式电源。系统可适应宽范围交流输入，具备完善的电池管理、远程监控功能。

特性：

•整流模块满足CE、TUV和UL标准
•高效整流模块，效率＞96%
•体积小，高功率密度
•宽范围交流输入电压
•整流模块55℃输出不降额
•完善的模块休眠功能
•完善的电池管理功能
•系统模块支持无损热插拔技术
•平滑扩容能力
•远程监控功能

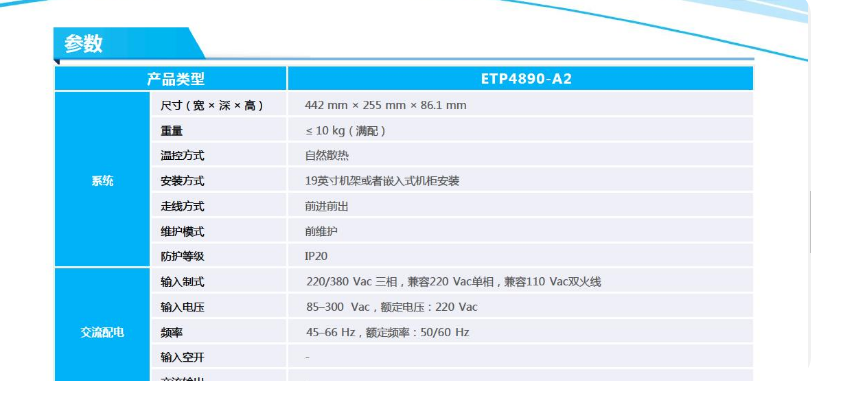

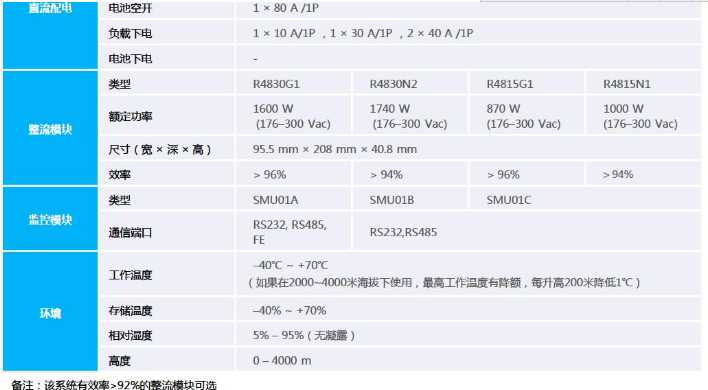

基本参数

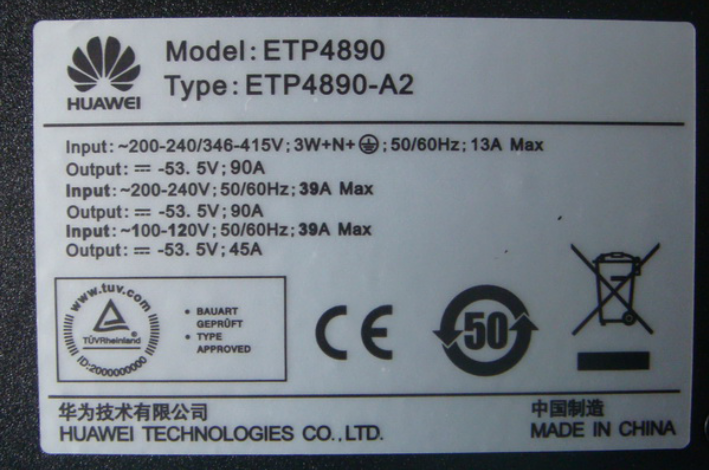

额定容量:  45A/90A

交流输入电压: 85～300VAC，额定电压：220VAC
交流输入频率:  45～65Hz，额定值：50Hz/60Hz
功率因素: ≥0.99
输出电压:  42～58VDC，默认输出53.5VDC

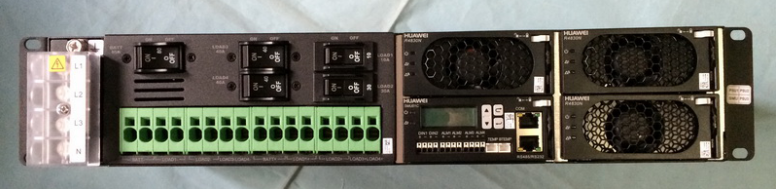

进出线&维护:  前操作、前维护
整流模块: 15A/30A
散热模式:自然散热

安装方式：19英寸机架、21英寸机架或者嵌入式机柜安装
防护等级:  IP20

环境指标
运行温度:－40～＋70℃
工作湿度: 5%～95%（无凝露）
海拔:  0～4000m（海拔在2000～4000m范围，每升高200m温度指标降低1℃）

交流配电
交流输入模式: 380V三相/220VAC单相/110V双火线
交流输出：不涉及

交流输入防雷：不涉及

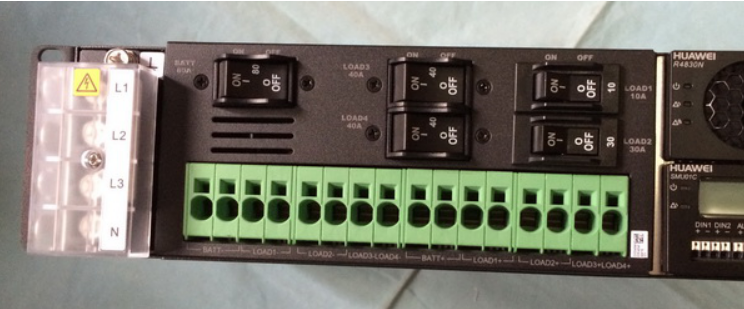

直流配电

电池支路：1 x80A空开

负载支路BLVD：1 x10A空开，1 x 32A空开，2 x 40A空开

负载保护支路LLVD：不涉及

监控单元
完善的电池管理蓄电池均浮充管理蓄电池温度补偿
实时告警指示灯/LCD
系统控制 整流模块电压/电流调整整流模块开关机控制蓄电池接通与关断
休眠管理,根据负载大小，自动调节整流模块休眠模式，降低能耗
远程监控
支持干接点告警输出（选配信号转接盒）
支持RS232/RS485/Ethernet

结构参数
尺寸: 86.1mm（高）×442mm（宽）×225mm（深）

重量: ≤15kg

硬件配置：

1.

监控显示屏;SMU01A,SMU01B,SMU01C

2.

3.

整流器功率模块：R4830N，华为R4830G，华为R4815N，华为R4815G.

4.

最多配置3个30A功率模块,最大功率可达83A。

兼容不同厂商19英寸机柜设备。
