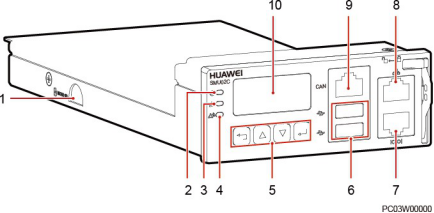

华为监控模块 SMU02C介绍

运行指示灯

绿色

常灭

监控模块故障或无直流输入

慢闪（0.5Hz）

监控模块正常工作，与上位机通信正常

快闪（4Hz）

监控模块正常工作，与上位机通信不正常

次要告警指示灯

黄色

常灭

无次要告警和提示告警

常亮

有次要告警或提示告警

重要告警指示灯

红色

常灭

无紧急告警和重要告警

常亮

有紧急告警或重要告警

“上”

按“”或“”可以翻阅菜单或选择参数。

“下”

“返回”

按“”可退回上一级菜单并且不保存所设置菜单值。

“确认”

l 在待机屏时，按“”可进入主菜单。

l 在主菜单中按“”可进入下一级子菜单。

l 在子菜单设置时按“”可以保存菜单选项值。

说明：

l 30 秒内无按键操作 LCD 背光灯关闭。

l 1 分钟内无按键操作需重新登录。

l 设置参数时长按或，参数值将快速增加或减小。

l 同时按下和并持续 10s，可重启 SMU。

l 同时按下和（或）并持续 2s，可提高（或降低）LCD 对比度。

FE

10M/100M 自适应

HTTPS 协议、NetEco Bin 协议、SNMP 协议、TCP-Modbus 协议

RS485/RS232

波特率：1200bit/s、2400bit/s、4800bit/s、9600bit/s、14400bit/s、

19200bit/s、115200bit/s

主从协议、电总协议、Modbus 协议

CAN

波特率：125kbit/s

CAN 协议

说明

以上端口都支持安全保护机制。

1

TX+

FE 发送数据

2

TX-

3

RX+

FE 接收数据

6

RX-

4、5、7、8

空

-

1

TX+

RS485 发送数据

2

TX-

4

RX+

RS485 接收数据

5

RX-

3

RX232

RS232 接收数据

7

TX232

RS232 发送数据

6

PGND

地（PE）

8

空

-

1

RX+

RS485 发送数据

2

RX-

3

空

-

4

TX+

RS485 发送数据

5

TX-

6

空

-

7

CANH

CAN 总线高电平

8

CANL

CAN 总线低电平
