华为无线交流电表 iACMETER
3.1 无线交流电表 iACMETER
iACMETER（wireless AC meter）在传统智能交流电表基础上集成无线及 RS485 有线通信，具有电能检测和采集功能，并响应上层主机实时数据查询。电源口、电压采集口和通信端口均有防雷设计，适合用于复杂恶劣的环境。
外观及接口

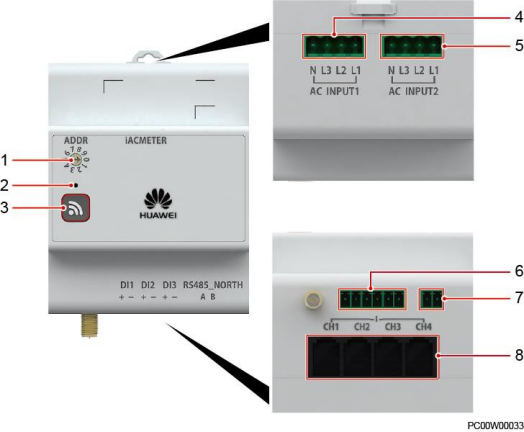

图3-29 外观及接口
（1）拨码 | （2）指示灯 | （3）按键 |
（4）交流输入 1 | （5）交流输入 2 | （6）干接点接口 |
（7）北向RS485 接口 | （8）交流互感器转换接口 |
|
图3-30 交流互感器
表3-53 接口定义
接口名称 | 面板丝印 | 说明 |
交流输入 1 | L1 | 市电输入 |
L2 |
L3 |
N |
交流输入 2 | L1 | 油机输入 |
L2 |
L3 |
N |
DI | DI1+ | DI1 |
DI1- |
DI2+ | DI2 |
DI2- |
DI3+ | DI3 |
DI3- |
CH1/CH2/CH3/CH4 | IA1+ | 支路 1/2/3/4 交流电流检测 |
IA1- |
IB1+ |
IB1- |
IC1+ |
指示灯和按键
技术规格
表3-54 指示灯说明
状态 | 说明 |
常灭 | 无电源输入 |
常亮 | 组网失败或通信中断或未入网 |
慢闪（周期 2s，1s 亮，1s 灭） | 通信正常 |
快闪（周期 0.25s，0.125s 亮，0.125s 灭） | 正在组网 |
超快闪（周期 0.125s，0.0625s 亮，0.0625s 灭） | 正在擦除网络参数 |
指示灯 0.25s 亮，0.25s 灭 | 正在眨眼 |
表3-55 按键说明
动作 | 功能 | 说明 |
长按 3s | 开机/入网 | 长按 3s 后，指示灯超快闪，再快闪，iACMETER 开始组网。组网成功，指示灯慢闪；组网失败，指示灯常亮。 |
说明 按下按键后，指示灯每闪烁 1 次为 1s。 |
表3-56 交流电表规格
分类 | 项目 | 范围/满足标准 |
环境 | 工作温度 | -20℃～+60℃ |
存储温度 | -40℃～+70℃ |
相对湿度 | 5%RH~95%RH（无冷凝） |
海拔高度 | 0m～4000m（在 2000m～4000m 环境下高温降额，每升高 200m，工作温度降低 1℃） |
分类 | 项目 | 范围/满足标准 |
结构 | 尺寸（高×宽×深） | 60mm×90mm×72mm（电表本体） |
重量 | 0.5kg（电表本体） |
输入 | 电压 | 相电压：85VAC~300VAC（额定 110VAC\220VAC\250VAC） 线电压：148VAC~520VAC（额定 190VAC\380VAC\440VAC） |
测量精度 | 电流 | 0.5%（电表本体） |
电压 | 0.5% |
功率 | 满足 1 级电能表 |
功率因数 | ±2% |
频率 | ±0.1Hz（45Hz～65Hz） |
电能 | 满足 1 级电能表 |
EMC | 传导干扰（CE） | EN61326-1，Class B |
辐射干扰（RE） | EN61326-1，Class A |
静电放电抗扰性 （ESD） | 接触放电 6kV，空气放电 8kV EN61326-1，Class B |
电快速脉冲群抗扰性 （EFT） | 4kV EN61326-1，Class B |
辐射抗扰性（RS） | 80MHz-6GHz；10V/m；80%AM（1kHz） EN61326-1，Class A |
传导抗扰性（CS） | 电源端口：0.15～80MHz；10V 80%AM （1kHz） 信号端口：0.15～80MHz；3V 80%AMz （1kHz） EN61326-1 |
浪涌抗扰性 （SURGE） | EN61326-1 |
冲击电流（Impulse Current） | EN61326-1 |
安规 | 符合 IEC/EN61010-1 要求 |
RF | l 2403MHz~2483MHz l 433.05MHz~434.79MHz |
环境保护 | RoHS、REACH、WEEE |
分类 | 项目 | 范围/满足标准 |
防护 | 防护等级 | IP20 |
可靠性 | MTBF | 20 万小时（25℃） |
