华为EPS200-4850A嵌入式电源，48V200A嵌入式电源系统技术参数

: ~~暂无价格~~

产品说明
产品参数

华为EPS200-4850A交流电源框

2.2.1 EPS200-4850A 交流电源框

EPS200-4850A交流电源框是一款交流输入、直流输出的电源模块。

配套关系

外观

EPS200-4850A交流电源框与USG9500机框的配套关系如表2-24所示。

表 2-24 配套关系表

电源模块名称

USG9520

USG9560

USG9580

EPS200-4850A

不支持

仅交流机型支

持，标准配置1个

仅交流机型支持，标准配置2个，形成1+1备份

交流电源框外观如图2-24和图2-25所示。

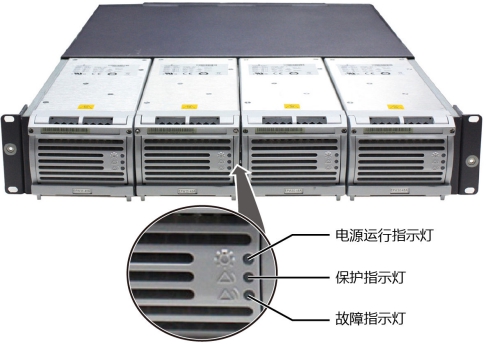

图 2-24 交流电源框外观示意图（正面）

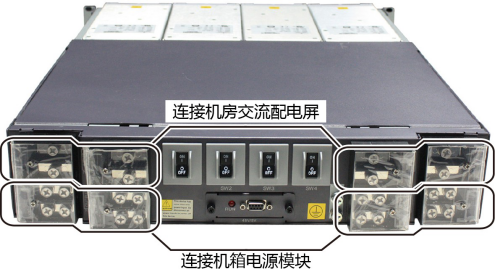

图 2-25 交流电源框外观示意图（背面）

说明

由于USG9580和USG9560不支持交流电源框管理功能，因此交流电源框背面的DB9接口不需要安装辅料包中配发的监控线缆。

交流电源框面板指示灯说明如表2-25所示。

表 2-25 指示灯说明

名称	指示灯颜色	正常状态	异常状态	异常原因
电源运行指示灯	绿色	亮	灭	市电故障（无交流输入、交流输入过欠压）、模块无输出。
保护指示灯	黄色	灭	亮	温度预告警（环境温度超过65℃～过温关机）休眠关机（休眠关机时模块只亮保护指示灯，模块不上报告警）
故障指示灯	红色	灭	亮	输出过压关机、风扇故障、过温关机、模块内部原因引起的无输出。

华为EPS200-4850A交流电源框技术参数

技术参数

交流电源框技术参数如表2-26所示。

表 2-26 交流电源框技术参数

项目	参数
型号	EPS200-4850A
部件编码	02310YXU
外形尺寸（宽×深× 高）	442mm×650mm×88mm
输入路数	4
最大输入电压范围	l 额定电压为220V：175V AC～264V AC，47Hz～63Hz l 额定电压为110V：90V AC～175V AC，47Hz～63Hz
额定输入电压范围	l 额定电压为220V：200V AC～240V AC，50/60Hz l 额定电压为110V：100V AC～120V AC，50/60Hz

项目	参数
输入电流	l 额定电压为220V：18.5A/单模块（推荐用户给每路电源最少提供18.5A电流） l 额定电压为110V：16A/单模块（推荐用户给每路电源最少提供16A电流）
输出路数	4
最大输出电流	l 额定输入电压为220V：50A/单模块 l 额定输入电压为110V：20A/单模块
最大输出功率	l 额定输入电压为220V：2400W/单模块 l 额定输入电压为110V：960W/单模块

项目	参数
型号	EPS200-4850A
部件编码	02310YXU
外形尺寸（宽×深× 高）	442mm×650mm×88mm
输入路数	4
最大输入电压范围	l 额定电压为220V：175V AC～264V AC，47Hz～63Hz l 额定电压为110V：90V AC～175V AC，47Hz～63Hz
额定输入电压范围	l 额定电压为220V：200V AC～240V AC，50/60Hz l 额定电压为110V：100V AC～120V AC，50/60Hz
