华为嵌入式电源ETP4890-B2A1技术参数,华为48V90A嵌入式电源 2.1 产品概述ETP4890-B2A1 是盒式电源系统，给–48V DC 系列的通信设备进行供电，最大输出电流为 90A。
2.2 型号说明ETP4890-B2A1 型号说明如图 2-1 所示。

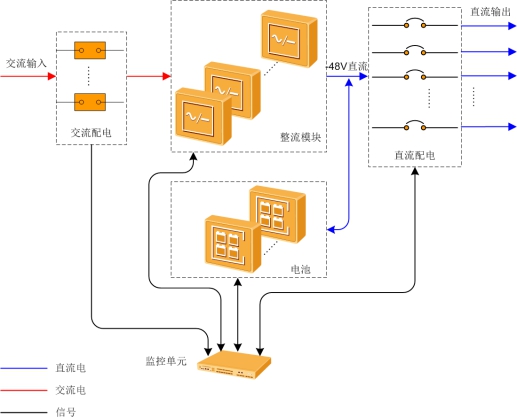

2.3 系统特点l 电压范围宽 85V AC～300V AC l 监控模块支持电总协议，可接入动环 l 监控模块具有通信、告警等功能，能够监控并控制电源系统的运行状态以及支持环境监控，及时对故障进行上报告警 l 支持中英文 LCD 界面显示、按键操作 l 支持电子标签识别功能 l 支持整流模块、监控模块热插拔 l 整流模块功率因数值达 0.99 2.4 工作原理电源系统工作原理示意图如图 2-2 所示，交流电通过交流配电单元进入整流模块，整流模块将交流电转成–48V 直流电，由直流配电单元给多路负载供电。 交流电供应正常的情况下，整流模块除了给直流负载供电外，还为电池提供充电电 流。当交流电断电时，整流模块停止工作，由电池给直流负载供电。交流电恢复后， 整流模块重新给直流负载供电，并对电池进行充电，补充消耗的电量。 监控单元实时监控电源系统各部件的运行状态，并进行相应的智能控制，如有异常， 及时上报告警信号。
华为嵌入式电源ETP4890-B2A1技术参数,华为48V90A嵌入式电源 2.5 系统配置ETP4890-B3A1 系统配置见表 2-1。
ETP4890-B2A1 系统配置
配电规格

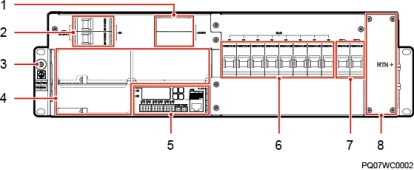

3.1 外观介绍ETP4890-B2A1 外观图如图 3-1 所示。
