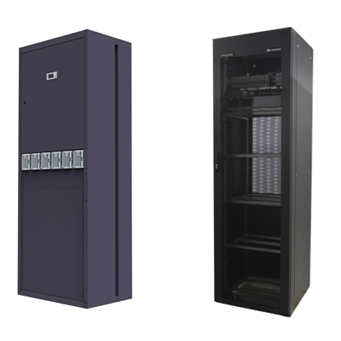

华为TP48600B室内通信电源，48V高频开关电源机柜技术参数

系统尺寸（宽 × 深 × 高）

600mm × 600mm × 2000mm

400mm × 600mm × 1600mm

600mm × 600mm × 2000mm

600mm × 600mm × 2000mm

空机柜重量

≤100Kg

 ≤60Kg

≤100Kg

 ≤131Kg

 整流模块配置

 最大4 × 50A

 最大6 × 50A

 最大8 × 50A

 最大12 × 50A

交流输入制式

220/380Vac三相，220Vac单相

 220/380Vac三相四线

220/380Vac三相，220Vac三相三线

 220/380V三相四线

 交流输入空开

 1 × 63A/3P MCB

 1 × 63A/3P  MCB（可选双路手动切换）

 1 × 63A/3P MCB

 1 × 125A/3P MCB

交流输入电压

85Vac~300Vac

 85Vac~300Vac

85Vac~300Vac

 85Vac~300Vac

交流输入频率

45Hz~66Hz

 45Hz~66Hz

45Hz~66Hz

 45Hz~66Hz

 最大容量

 12kW（4×3000W）

 18kW （6×3000 W）

 24kW（8×3000W）

 36kW（12×3000W）

直流输出电压

-42Vdc～-58Vdc

 -42Vdc～-58Vdc

-42Vdc～-58Vdc

 -42Vdc～-58Vdc

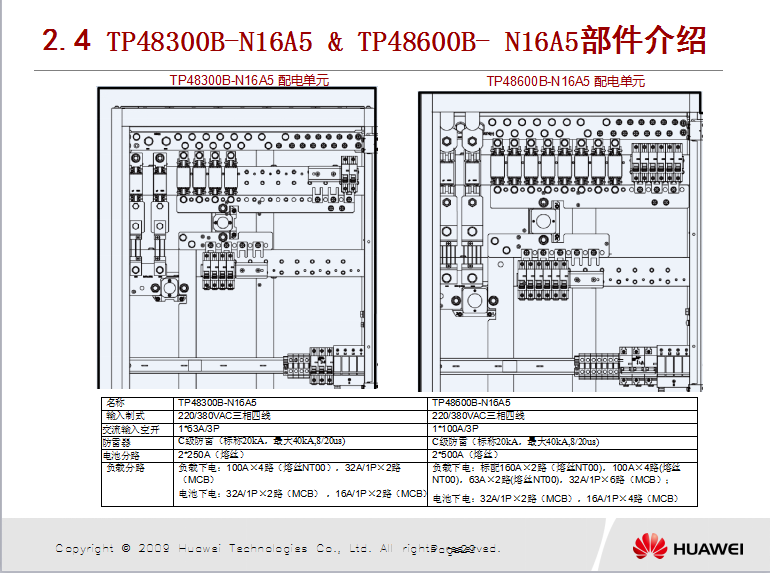

直流输出

· 一次下电支路：2 × 80A MCB，1 × 32A MCB，2 × 20A MCB

· 二次下电支路：2 × 32A MCB，3 × 16A MCB ，1 × 10A MCB

· 电池支路：2 × 125A MCB

· 一次下电支路：3 x 100A（熔丝）,  1 × 32A MCB

· 二次下电支路：2 × 32A MCB, 2 × 10A MCB

· 电池支路：2 × 250A MCB

· 一次下电支路： 2 x 100A/1P，2 x 63A/1P，4 x 32A/1P，2 x 16A/1P

· 二次下电支路：4 x 63A/1P，2 x 16A/1P，2 x 10A/1P

· 电池支路：4 × 125A MCB

· 一次下电支路：4 x 160A（熔丝）, 2 x 63A/1P MCB，6 x 32A/1P MCB，2 x 10A/1P MCB

· 二次下电支路：2 x 63A/1P MCB，2 x 32A/1P MCB，2 x 10A/1P MCB

· 电池支路：4 × 250A （熔丝）

工作温度

-10℃~+45℃（包含内置电池）

-20℃~+50℃

-10℃~+45℃（包含内置电池）

-10℃~+50℃（不含电池）

工作海拔范围

0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃）

0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃）

0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃）

0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃）

系统尺寸（宽 × 深 × 高）

600mm × 600mm × 2000mm

400mm × 600mm × 1600mm

600mm × 600mm × 2000mm

600mm × 600mm × 2000mm

空机柜重量

≤100Kg

 ≤60Kg

≤100Kg

 ≤131Kg

 整流模块配置

 最大4 × 50A

 最大6 × 50A

 最大8 × 50A

 最大12 × 50A

交流输入制式

220/380Vac三相，220Vac单相

 220/380Vac三相四线

220/380Vac三相，220Vac三相三线

 220/380V三相四线

 交流输入空开

 1 × 63A/3P MCB

 1 × 63A/3P  MCB（可选双路手动切换）

 1 × 63A/3P MCB

 1 × 125A/3P MCB

交流输入电压

85Vac~300Vac

 85Vac~300Vac

85Vac~300Vac

 85Vac~300Vac

交流输入频率

45Hz~66Hz

 45Hz~66Hz

45Hz~66Hz

 45Hz~66Hz

 最大容量

 12kW（4×3000W）

 18kW （6×3000 W）

 24kW（8×3000W）

 36kW（12×3000W）

直流输出电压

-42Vdc～-58Vdc

 -42Vdc～-58Vdc

-42Vdc～-58Vdc

 -42Vdc～-58Vdc

直流输出


一次下电支路：2 × 80A MCB，1 × 32A MCB，2 × 20A MCB 二次下电支路：2 × 32A MCB，3 × 16A MCB ，1 × 10A MCB 电池支路：2 × 125A MCB

一次下电支路：3 x 100A（熔丝）,  1 × 32A MCB 二次下电支路：2 × 32A MCB, 2 × 10A MCB 电池支路：2 × 250A MCB


一次下电支路： 2 x 100A/1P，2 x 63A/1P，4 x 32A/1P，2 x 16A/1P 二次下电支路：4 x 63A/1P，2 x 16A/1P，2 x 10A/1P 电池支路：4 × 125A MCB

一次下电支路：4 x 160A（熔丝）, 2 x 63A/1P MCB，6 x 32A/1P MCB，2 x 10A/1P MCB 二次下电支路：2 x 63A/1P MCB，2 x 32A/1P MCB，2 x 10A/1P MCB 电池支路：4 × 250A （熔丝）

工作温度

-10℃~+45℃（包含内置电池）

-20℃~+50℃

-10℃~+45℃（包含内置电池）

-10℃~+50℃（不含电池）

工作海拔范围

0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃）

0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃）

0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃）

0～4000m（海拔高度2000～4000m范围，每升高200m温度指标下降1℃）
