产品概述

TP48200B-N20B2、TP48200B-N20B3、TP48200B-L20B2、TP48400B-N20B3 和

TP48400B-L20B1 是室内通信电源系统，将交流电或太阳能转换为稳定的直流电，为–

48V 系列的通信设备进行供电。TP48200B-N20B2、TP48200B-N20B3 和 TP48200B-

L20B2 最大输出电流是 200A，TP48400B-N20B3 和TP48400B-L20B1 最大输出电流是

400A，机柜外观如图 2-1 所示。

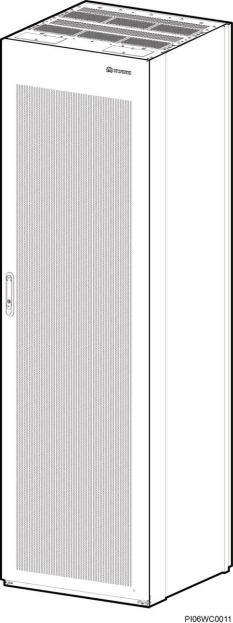

图2-1 机柜外观图

2.2 系统特点

l 交流输入电压范围宽至 85V AC～300V AC

l 可接太阳能输入，电压范围宽至 58V DC～150V DC

l 完善的电池管理功能

l 完善的交、直流防雷设计

l 网络化设计，提供一路 FE 接口、一路 RS485/RS232 接口

l 支持华为网管协议和电总协议，可与华为NetEco 网管、M2000 网管或第三方网管通信，组网灵活，可实现远程管理，无人值守

l 支持 LCD 界面显示、按键操作

l 支持WEB 界面操作

l 支持用户界面多语言功能，如英语、中文、西班牙语、葡萄牙语、意大利语、法语、俄语等

l 支持整流模块、监控模块、太阳能模块和二次电源模块热插拔

l 整流模块功率因数值达 0.99

l 高效整流模块效率最高达到 96%，标效整流模块效率最高达到 94%

l 太阳能模块效率最高达到 98.5%

l 二次电源模块效率最高达到 92%

2.3 系统配置

表2-1 系统配置

  3 部件介绍

3.1 内部结构

TP48200B-N20B2

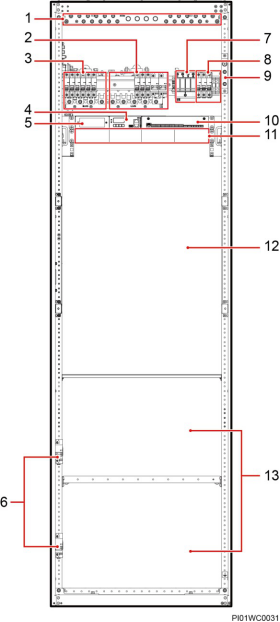

图3-1 TP48200B-N20B2 内部结构

（1）RTN+母排 （2）次要负载下电支路（LLVD） （3）重要负载下电支

路（BLVD）

（4）监控模块

SMU02B

（5）电池强制上电开关（盖板后） （6）电池空开

（7）交流防雷器 （8）交流输入空开及端子 （9）机柜接地排

（10）用户接口模块

UIM02C

（13）电池安装空间

（11）整流模块或太阳能模块安装空间

（12）用户设备安装空间（16U）

TP48200B-N20B3

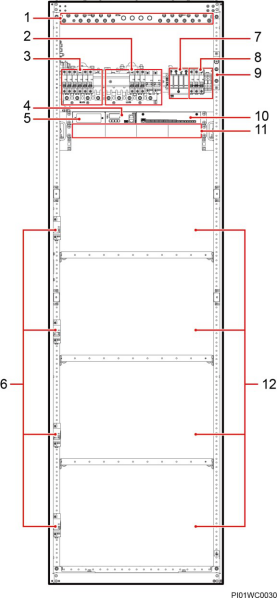

图3-2 TP48200B-N20B3 内部结构

（1）RTN+母排 （2）次要负载下电支路（LLVD） （3）重要负载下电支

路（BLVD）

（4）监控模块

SMU02B

（5）电池强制上电开关（盖板后） （6）电池空开

（7）交流防雷器 （8）交流输入空开及端子 （9）机柜接地排

（10）用户接口模块

UIM02C

（11）整流模块或太阳能模块安装空间

（12）电池安装空间

TP48200B-L20B2

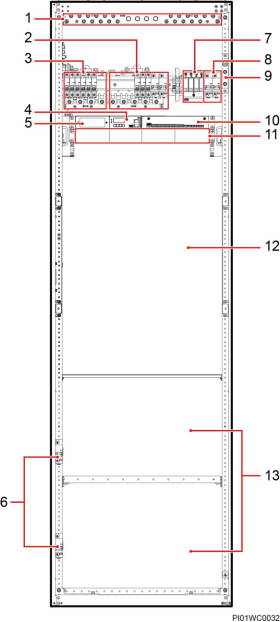

图3-3 TP48200B-L20B2 内部结构

（1）RTN+母排 （2）次要负载下电支路

（LLVD）

（3）重要负载下电支路

（BLVD）

（4）监控模块

SMU02B

（5）电池强制上电开关（盖板后）

（6）电池空开

（7）交流防雷器 （8）交流输入空开 （9）机柜接地排

（10）用户接口模块

UIM02C

（11）整流模块或太阳能模块安装空间

（12）用户设备安装空间

（16U）

（13）电池安装空间

TP48400B-N20B3

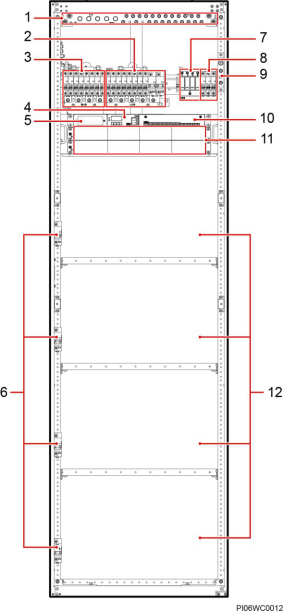

图3-4 TP48400B-N20B3 内部结构

（1）RTN+母排 （2）次要负载下电支路

（LLVD）

（3）重要负载下电支路

（BLVD）

（4）监控模块

SMU02B

（5）电池强制上电开关（盖板后）

（6）电池空开

（7）交流防雷器 （8）交流输入空开及端子 （9）机柜接地排

（10）用户接口模块

UIM02C

（11）整流模块或太阳能模块安装空间

（12）电池安装空间

TP48400B-L20B1

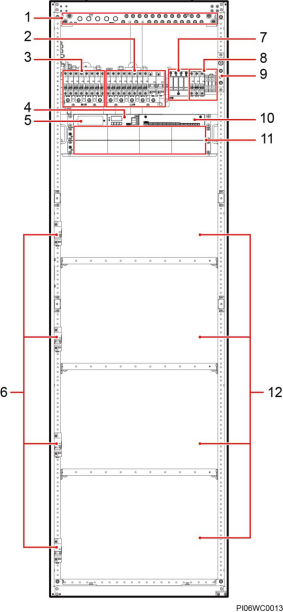

图3-5 TP48400B-L20B1 内部结构

（1）RTN+母排 （2）次要负载下电支路

（LLVD）

（3）重要负载下电支路

（BLVD）

（4）监控模块

SMU02B

（5）电池强制上电开关（盖板后）

（6）电池空开

（7）交流防雷器 （8）交流输入空开 （9）机柜接地排

（10）用户接口模块

UIM02C

（11）整流模块或太阳能模块安装空间
